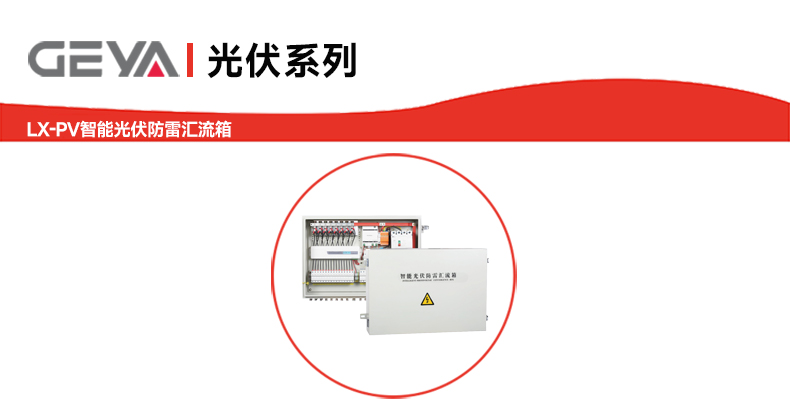

LX-PV智能光伏防雷匯流箱

產品介紹：LX-PV智能光伏防雷匯流箱是專為光伏發電系統設計的關鍵設備，集匯流、防雷、監測與保護功能于一體，支持多路光伏組串輸入，具備遠程通信能力，提升系統可靠性及運維效率，適用于各類光伏電站場景。

所屬分類：光伏系列返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇LX-PV智能光伏防雷匯流箱？

LX-PV匯流箱通過高度集成化設計與智能化管理，有效解決光伏系統面臨的雷擊風

險、故障定位難和運維成本高的問題，為用戶提供安全、穩定且高效的光電轉換保障。

LX-PV智能光伏防雷匯流箱產品優勢：

1、高可靠性：采用多重防雷與電氣隔離技術，減少雷擊及電涌對系統的損害。

2、智能化監測：實時采集電流、電壓、溫度等數據，支持故障報警與精準定位。

3、安全防護：具備直流電弧檢測、絕緣阻抗監測等功能，提前預警潛在風險。

4、遠程管理：支持RS485或無線通信，兼容光伏電站監控平臺，實現遠程運維。

5、模塊化設計：維護便捷，支持靈活擴展，適應不同規模電站需求。

LX-PV智能光伏防雷匯流箱產品特點：

LX-PV智能光伏防雷匯流箱在設計與功能上注重實用性、安全性與智能化，具體特點

包括：

1、多重防雷與電氣保護

- 內置高性能直流防雷模塊，殘壓低、響應迅速，符合國家防雷標準，有效抑制浪涌

沖擊。每路光伏組串輸入端均配備熔斷器或直流斷路器，提供過流和短路保護，系

統安全運行。

2、智能組串監測與故障定位

- 可實時監測每路組串的電流、電壓及功率數據，精準識別組串異常、遮擋或退化問

題，并通過人機界面或遠程平臺發出告警，大幅提升運維效率。

3、高防護與環境適應性

- 箱體采用耐腐蝕、抗紫外線材料，防護等級達IP65，能夠有效抵御風沙、雨水、鹽

霧等惡劣環境，適用于戶外及苛刻氣候條件下的長期運行。

4、電弧故障檢測與絕緣監測

- 支持直流電弧檢測（AFCI）和絕緣阻抗監測功能，可在故障發生前切斷電路，預防

火災風險，提升系統整體安全性。

5、靈活通信與遠程管理

- 配備RS485通信接口，支持Modbus協議，可無縫接入光伏電站監控系統。用戶可

通過平臺遠程查看數據、修改參數并接收故障推送，實現智能化運維。

6、模塊化與易維護設計

- 內部結構清晰，模塊支持獨立更換，維護時無需停機，降低系統運維成本，同時支

持容量擴展，適應不同規模電站的需求。

LX-PV智能光伏防雷匯流箱產品應用：

LX-PV智能光伏防雷匯流箱廣泛適用于多種光伏發電場景，在提升系統可靠性、保障

發電效率方面發揮關鍵作用：

1、大型地面光伏電站

- 適用于集中式發電場景，可實現對大量組串的匯流、監測與保護，幫助運維人員快

速定位故障，減少發電損失，提高電站運營效益。

2、分布式光伏系統

- 廣泛應用于工商業屋頂、公共建筑等分布式項目中。其緊湊型設計與智能化功能尤

其適合空間有限、運維需求高的場景，保障用戶側發電安全。

3、復雜環境項目

- 包括沿海、高原、沙漠、農田等環境。產品的高防護性和環境適應性能夠有效

應對潮濕、高鹽堿、高低溫等挑戰，保持長期穩定運行。

4、農光互補與光伏扶貧工程

- 在農業大棚、漁光互補等一體化項目中，該產品能夠適應復雜安裝環境，提供可靠

的電氣保護與實時監測，助力綠色能源融合發展。

5、老舊電站改造與擴容

- 支持原有光伏系統的智能化升級，通過加裝匯流箱實現組串級監測與遠程管理，延

長電站壽命，提升發電效率與安全性。

LX-PV智能光伏防雷匯流箱技術參數：

產品型號	LX-PV24	LX-PV16	LX-PV12	LX-PV8
輸入路數	17~24	13~16	8~12	8路以下
輸入電壓	1000VDC
每路輸入電流	0~20A
輸出電流	250A	160A/200A	100A/125A/160A	100A以下
輸入防水端子大小	PG9/PG11/MC4
輸出防水端子大小	PG21~PG32	PG19~PG25	PG16~PG21	PG13.5~PG19
監測模塊	檢測每路電流、母線電壓、斷路器狀態、防雷器狀態、箱體溫度(選配)
通信方式/協議	RS485總線/標準的MODBUS-RTU協議
防反功能	配置模塊化封裝防反二管(選配)
溫濕度	工作溫度： -40~+85℃,濕度95%,無凝露、無腐蝕性氣體場所
海拔	≤4000m
監測模塊功耗	工作時≤8W
輔助電源	輔助電源：AC85V~265V/DC24V(±10%)/DC200V~1000V
箱體材質	熱鍍鋅鋼板/不銹鋼/冷軋鋼板/工程塑料
防護等級	IP65
體積：mm (寬×高×深)	850x500x200	800x500x180	720x500x180	630x500x180
重量	10~35kg

LX-PV智能光伏防雷匯流箱
