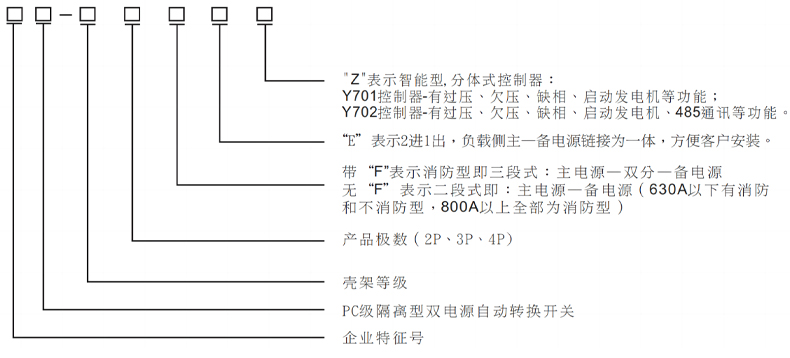

GATS-G型雙電源自動轉換開關型號及含義：

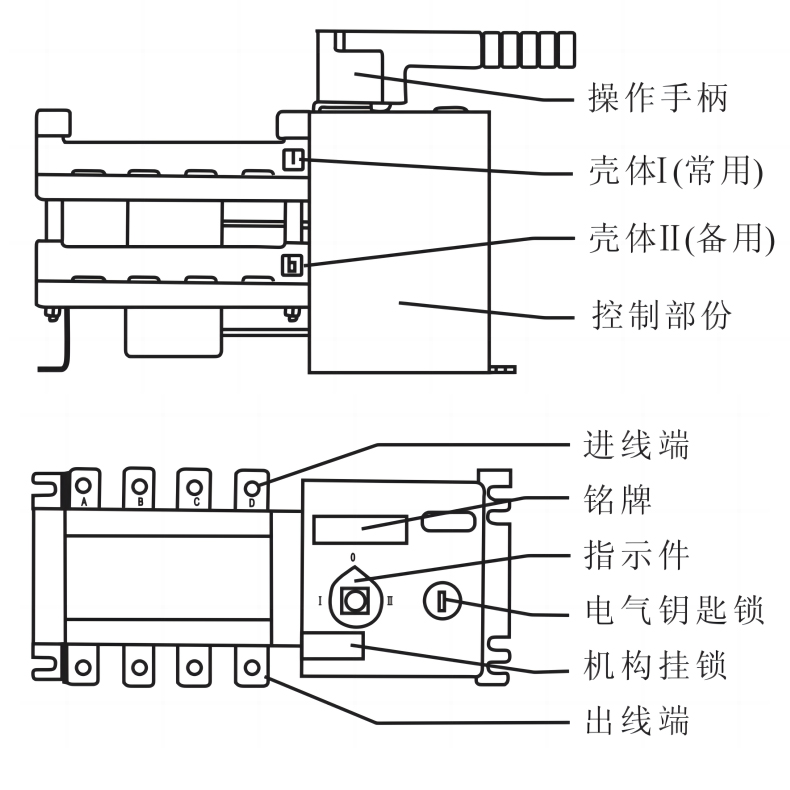

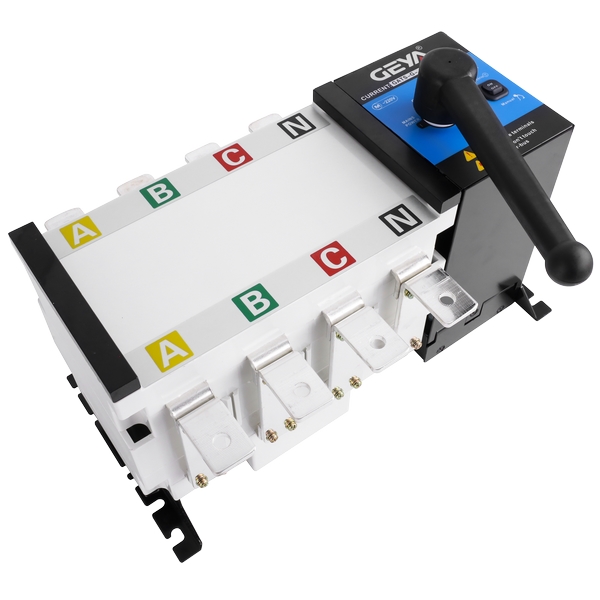

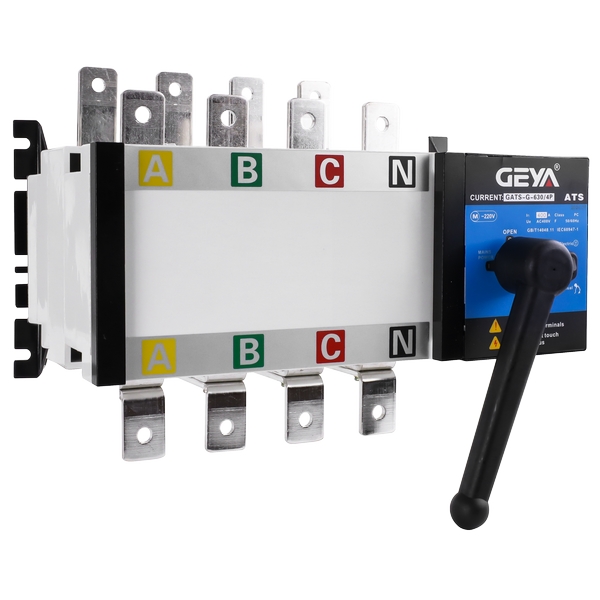

GATS-G型雙電源自動轉換開關結構說明：
1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關可實現全自動、運控、強置“0”操作：
電氣鎖關閉時，開關只能手動操作。
2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。
3、機構掛鎖：檢修專用，即先用操作手柄使開關處于“0”擋位置，再接起掛鎖機構并上掛鎖，方可進行
檢修(接起掛鎖則切斷開關內部控制電源，開關無法自動，并且無法實現手動)。
4、指示件：指示開關的工作狀態位置(I、0、Ⅱ)。
GATS-G型雙電源自動轉換開關技術參數：
1、符合標準：GB/T14048.11；
2、額定工作電壓(Ue);AC440V;
3、額定接通能力(ARms):10Ie;
4、額定分?jǐn)嗄芰?ARms):8Ie;
5、控制電源電壓：DC24V、48V、110V,AC220V。
| 額定發熱電流(A) | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| 額定絕緣電壓 | 750V | 1000V | ||||||||||
| 額定沖擊耐受電壓 | 8KV | 12KV | ||||||||||
| 額定工作電流(A) | AC-31A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| AC-35A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| AC-33A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| 額定短時耐受電流 | 7KA | 9KA | 3KA | 50KA | 6KA | |||||||
| 額定限制短路電流 | 100KA | 70KA | 00KA | 120KA | 80KA | |||||||
| 控制電源電壓 | DC24V、48V、110V AC220V | |||||||||||
| 轉換時間(S) | 0.5 | 1 | 1.1 | 1.2 | 1.25 | 2.45 | ||||||

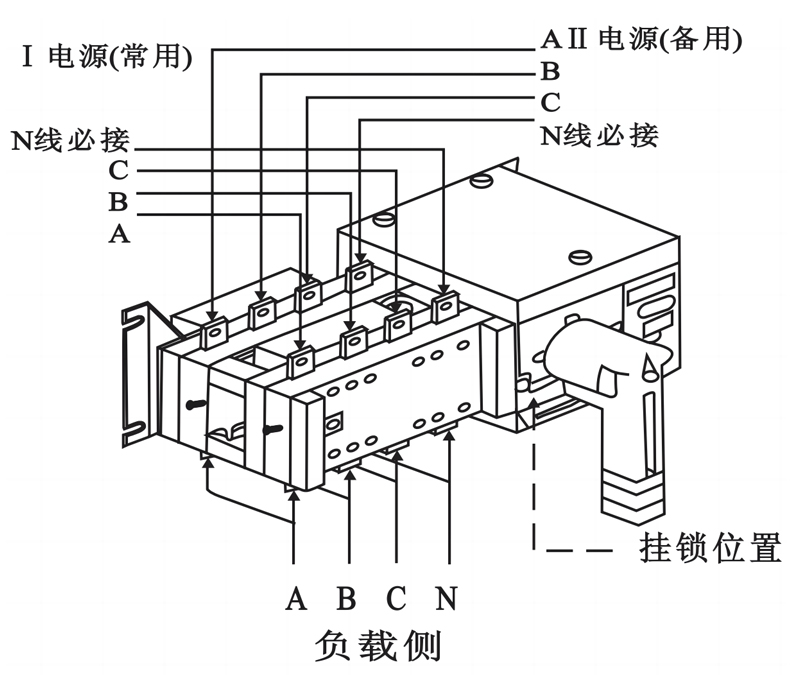

GATS-G型雙電源自動轉換開關產品接線圖：

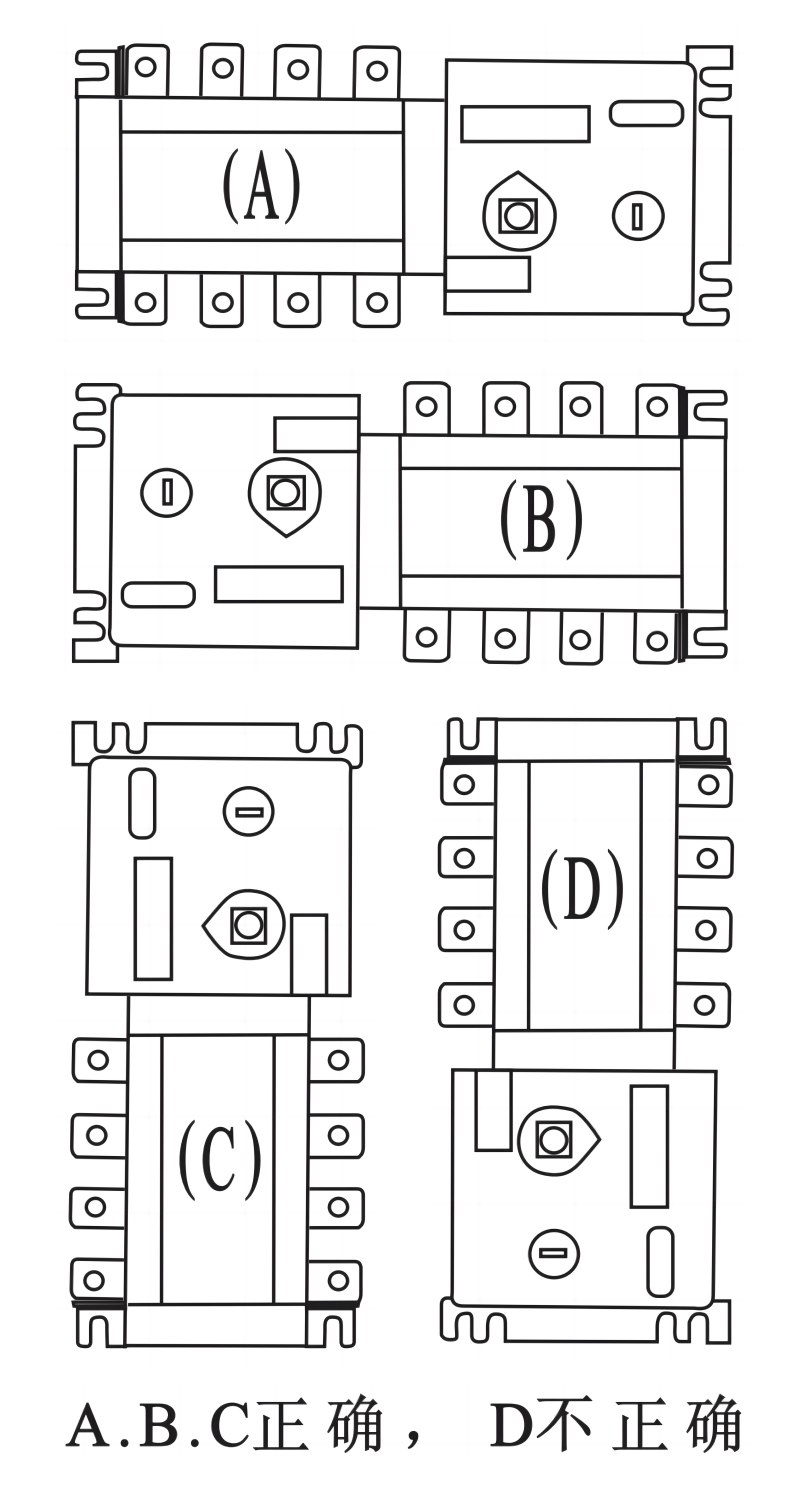

GATS-G型雙電源自動轉換開關正確安裝方法：

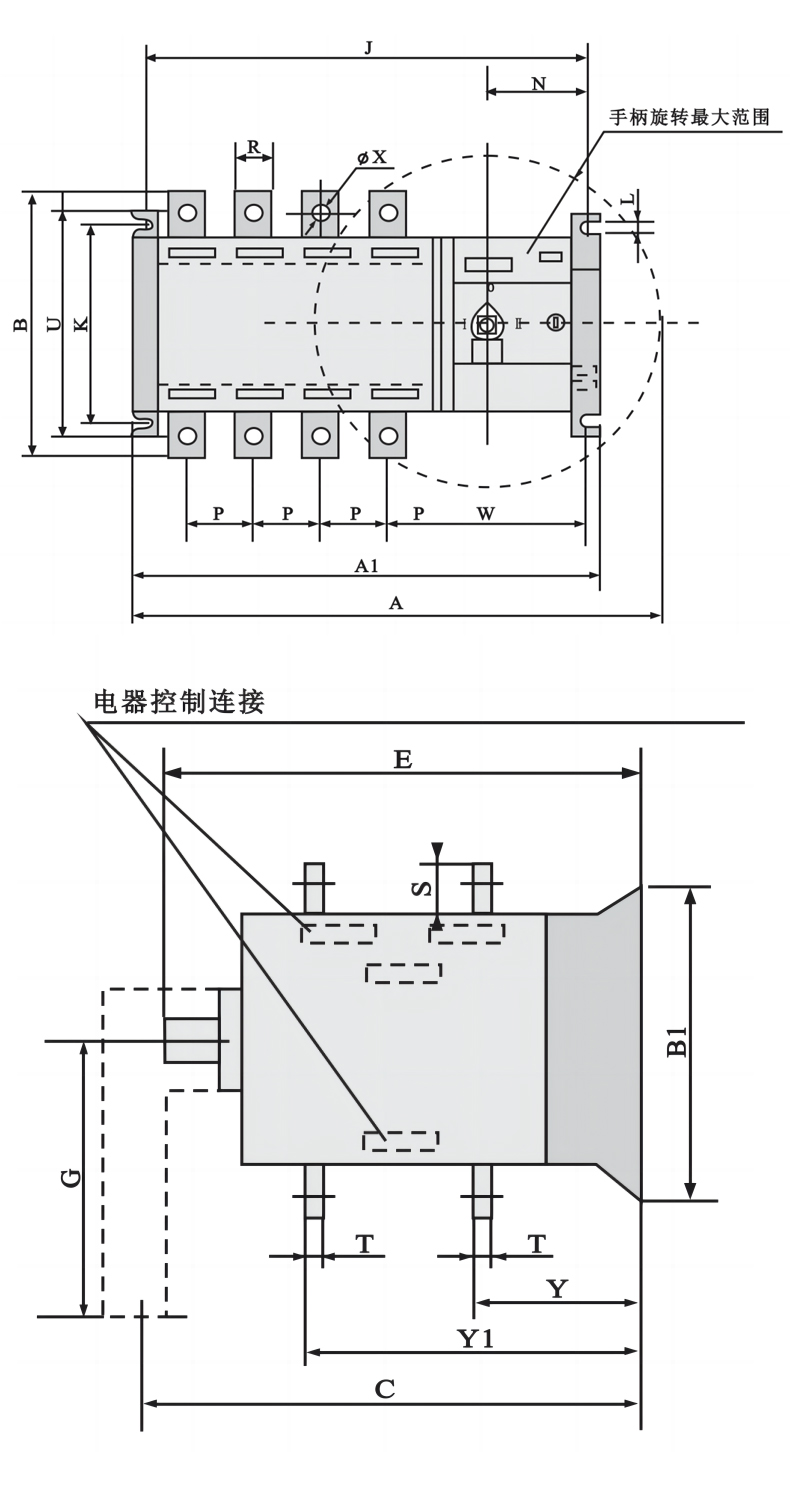

GATS-G型雙電源自動轉換開關產品尺寸：
| 規格 | 外 形 尺 寸 與 安 裝 尺 寸 | ||||||||||||||||||||||
| In | A | A1 | B | B1 | C | E | G | H | J | K | L | N | O | P | R | S | T | U | V | φX | Y | Y1 | Z |
| 100A/3 | 235 | 232 | 106 | 105 | 150 | 140 | 115 | 19 | 222 | 84 | 7 | 83 | 142.5 | 30 | 14 | 18 | 2.5 | 103 | 13 | 6 | 41.5 | 93 | 2 |
| 100A/4 | 280 | 244 | 107 | 105 | 150 | 140 | 115 | 19 | 226 | 84 | 7 | 83 | 142.5 | 30 | 14 | 18 | 2.5 | 103 | 13 | 6 | 41.5 | 93 | 2 |
| 160A/3 | 292 | 270 | 140 | 142 | 213 | 200 | 145 | 10 | 254 | 117 | 7 | 93 | 192 | 36 | 20 | 25 | 3.5 | 127 | 21 | 9 | 55.5 | 127 | 4 |
| 160A/4 | 360 | 303 | 140 | 142 | 213 | 200 | 145 | 10 | 285 | 117 | 7 | 93 | 192 | 36 | 20 | 25 | 3.5 | 127 | 21 | 9 | 55.5 | 127 | 4 |
| 250A/3 | 356 | 312 | 170 | 142 | 216 | 208 | 145 | 6 | 293 | 103 | 7 | 93 | 250 | 50 | 25 | 28 | 3.5 | 41 | 29 | 11 | 58 | 31 | 9 |
| 250A/4 | 420 | 362 | 180 | 142 | 216 | 208 | 145 | 6 | 343 | 103 | 7 | 93 | 250 | 50 | 25 | 28 | 3.5 | 41 | 29 | 11 | 58 | 31 | 9 |
| 400A/3 | 530 | 370 | 270 | 222 | 286 | 275 | 245 | 20 | 365 | 179 | 9 | 97 | 268 | 65 | 32 | 37 | 5 | 222 | 38 | 11 | 83 | 193 | 6 |
| 400A/4 | 590 | 440 | 270 | 222 | 286 | 275 | 245 | 20 | 425 | 179 | 9 | 97 | 328 | 65 | 32 | 37 | 5 | 222 | 38 | 11 | 83 | 193 | 6 |
| 630A/3 | 530 | 370 | 270 | 222 | 286 | 275 | 245 | 20 | 365 | 179 | 9 | 97 | 268 | 65 | 40 | 45 | 6 | 222 | 38 | 11 | 83 | 193 | 14 |
| 630A/4 | 590 | 440 | 270 | 222 | 286 | 275 | 245 | 20 | 425 | 179 | 9 | 97 | 328 | 65 | 40 | 45 | 6 | 222 | 38 | 11 | 83 | 193 | 14 |
| 800-1000A 3P | 785 | 520 | 380 | 250 | 351 | 340 | 360 | 20 | 503 | 220 | 11 | 88 | 415 | 120 | 60 | 64 | 8 | 250 | 59 | 13 | 109 | 254 | 39 |
| 800-1000A 4P | 1080 | 634 | 380 | 250 | 351 | 340 | 540 | 20 | 613 | 220 | 11 | 88 | 529 | 120 | 60 | 64 | 8 | 250 | 59 | 13 | 109 | 254 | 39 |
| 1250-1600A 3P | 785 | 520 | 380 | 250 | 351 | 340 | 360 | 20 | 503 | 220 | 11 | 88 | 415 | 120 | 80 | 68 | 8 | 250 | 59 | 13 | 110 | 255 | 43 |
| 1250-1600A 4P | 1080 | 634 | 380 | 250 | 351 | 340 | 540 | 20 | 617 | 220 | 11 | 88 | 529 | 120 | 80 | 68 | 8 | 250 | 59 | 13 | 110 | 255 | 43 |
| 2000A/3 | 785 | 535 | 423 | 560 | 360 | 408 | 490 | 80 | 81 | 10 | 30 | 113 | |||||||||||
| 2000A/4 | 1080 | 650 | 423 | 560 | 540 | 523 | 605 | 80 | 81 | 10 | 30 | 113 | |||||||||||
| 2500A/3 | 785 | 535 | 433 | 560 | 360 | 408 | 490 | 80 | 81 | 15 | 30 | 118 | |||||||||||
| 2500A/4 | 1080 | 650 | 433 | 560 | 540 | 523 | 605 | 80 | 81 | 15 | 30 | 118 | |||||||||||
| 3200A/3 | 785 | 535 | 443 | 560 | 360 | 408 | 490 | 80 | 81 | 20 | 30 | 123 | |||||||||||
| 3200A/4 | 1080 | 650 | 433 | 560 | 540 | 523 | 605 | 80 | 81 | 20 | 30 | 123 | |||||||||||
