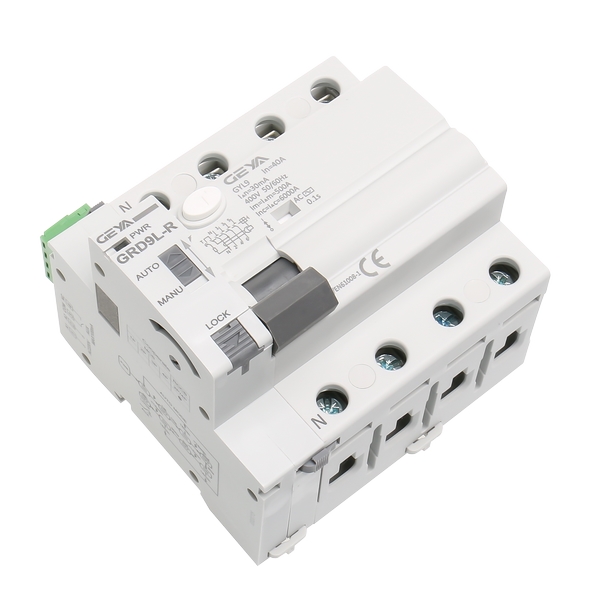

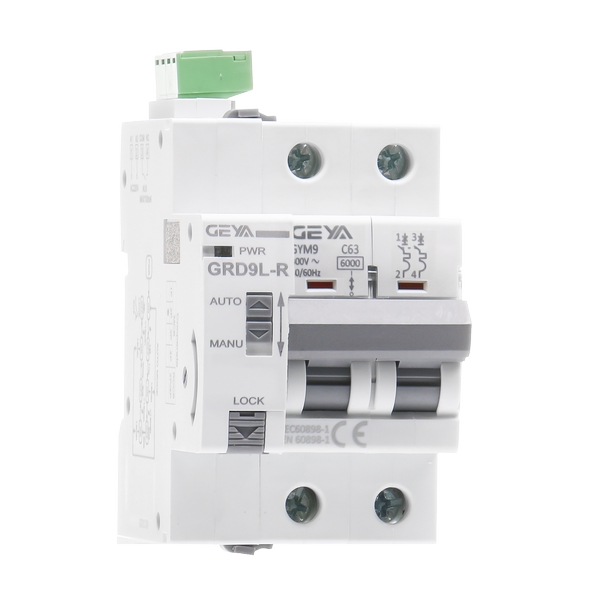

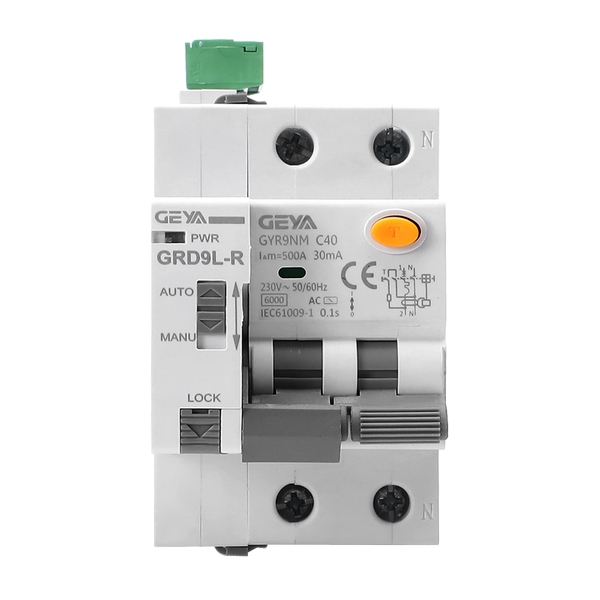

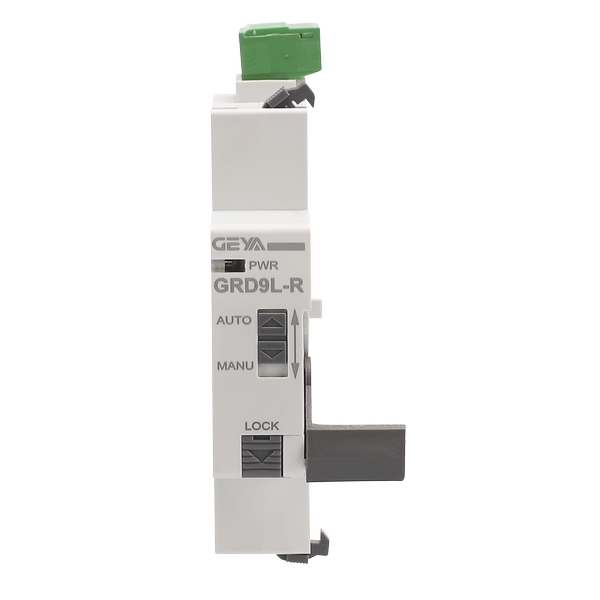

GRD9L-R型自動重合閘

產品介紹：GRD9L-R型自動重合閘內置三次重合閘次數，15分鐘內連續合閘失敗會通過輔助觸頭發出報警信號，可廣泛應用于網終端線路，無人值守移動電話基站，電梯，空調，智能，智能家居，智慧工廠，新能源汽車充電樁等場所。同時，GRD9L-R型自動重合閘可與斷路器/漏保開關匹配，當斷路器/漏保開關跳閘時可自動重合閘。

所屬分類：自動重合閘返回上一級

價格：

促銷：

[
                                        {"GRD9L-R搭配": "GYM9H-1P"},{"GRD9L-R搭配": "GYM9H-2P"},{"GRD9L-R搭配": "GYM9H-3P"},{"GRD9L-R搭配": "GYM9H-4P"},{"GRD9L-R搭配": "GYL9-AC-2P(6A-63A)"},{"GRD9L-R搭配": "GYL9-AC-2P(80/100A)"},{"GRD9L-R搭配": "GYL9-AC-4P(6A-63A)"},{"GRD9L-R搭配": "GYL9-AC-4P(80/100A)"},{"GRD9L-R搭配": "GYL9-A-2P"},{"GRD9L-R搭配": "GYL9-A-4P"},{"GRD9L-R搭配": "GYL9-B-2P(6A-63A)"},{"GRD9L-R搭配": "GYL9-B-4P(6A-63A)"},{"GRD9L-R搭配": "GYL9-B-4P(80/100A)"},{"GRD9L-R搭配": "GYM9-1P"},{"GRD9L-R搭配": "GYM9-2P"},{"GRD9L-R搭配": "GYM9-3P"},{"GRD9L-R搭配": "GYM9-4P"},{"GRD9L-R搭配": "GYR9NM-2P-AC（6A-25A）"},{"GRD9L-R搭配": "GYR9NM-2P-AC（32-40A）"},{"GRD9L-R搭配": "GYR9NM-2P-A（6A-25A）"},{"GRD9L-R搭配": "GYR9NM-2P-A（32-40A）"},{"GRD9L-R搭配": "GYR9NM-4P-AC（6A-25A）"},{"GRD9L-R搭配": "GYR9NM-4P-AC（32-40A）"},{"GRD9L-R搭配": "GYR9NM-4P-A（6A-25A）"},{"GRD9L-R搭配": "GYR9NM-4P-A（32-40A）"},{"GRD9L-R搭配": "GYR9NE-2P-AC（6A-25A）"},{"GRD9L-R搭配": "GYR9NE-2P-AC（32-40A）"},{"GRD9L-R搭配": "GYR9NE-2P-A（6A-25A）"},{"GRD9L-R搭配": "GYR9NE-2P-A（32-40A）"},{"GRD9L-R搭配": "GYR9NE-4P-AC（6A-25A）"},{"GRD9L-R搭配": "GYR9NE-4P-AC（32-40A）"},{"GRD9L-R搭配": "GYR9NE-4P-A（6A-25A）"},{"GRD9L-R搭配": "GYR9NE-4P-A（32-40A）"},{"GRD9L-R搭配": "GYL9M-A-SI-2P（25A）"},{"GRD9L-R搭配": "GYL9M-A-SI-2P（40A）"},{"GRD9L-R搭配": "GYL9M-A-SI-2P（63A）"},{"GRD9L-R搭配": "GYL9M-A-SI-4P（25A）"},{"GRD9L-R搭配": "GYL9M-A-SI-4P（40A）"},{"GRD9L-R搭配": "GYL9M-A-SI-4P（63A）"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GRD9L-R型自動重合閘產品特點：

1、可與斷路器/漏保開關匹配，當斷路器/漏保開關意外跳閘時自動重合閘，無需人工合閘，減少人工維護

費用，及時排除故障提高效率。

2、內置3次重合閘次數，15分鐘內連續合閘失敗可通過輔助觸頭發出報警信號。

3、帶手動/自動選擇開關。

4、具有機械/電子雙鎖功能。

5、可以更改手柄以匹配斷路器/漏保開關。

6、可以搭配其它配件。

7、工作狀態由LED指示。

8、操作機構僅18mm寬度。

GRD9L-R型自動重合閘應用場合：

可廣泛應用于電網終端線路，無人值守移動電話基站，電梯，空調，智能，智能家居，智慧工廠，新能源

汽車充電樁等。

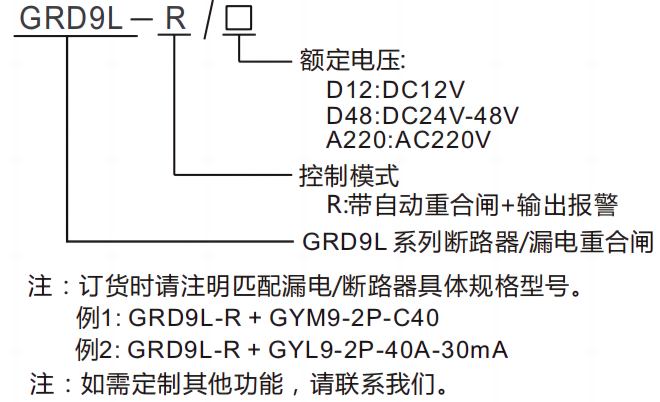

GRD9L-R型自動重合閘型號及含義：

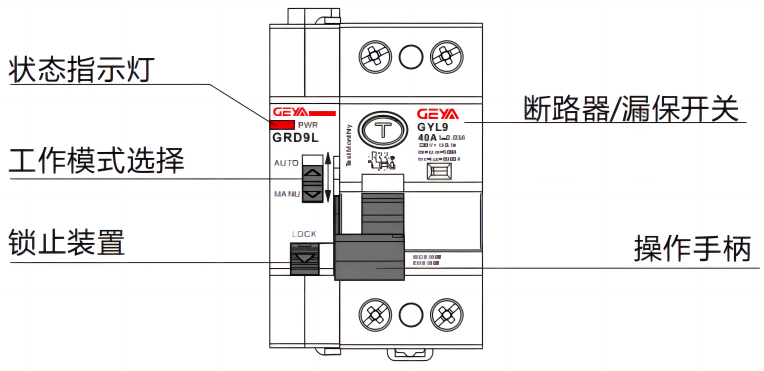

GRD9L-R型自動重合閘面板指示：

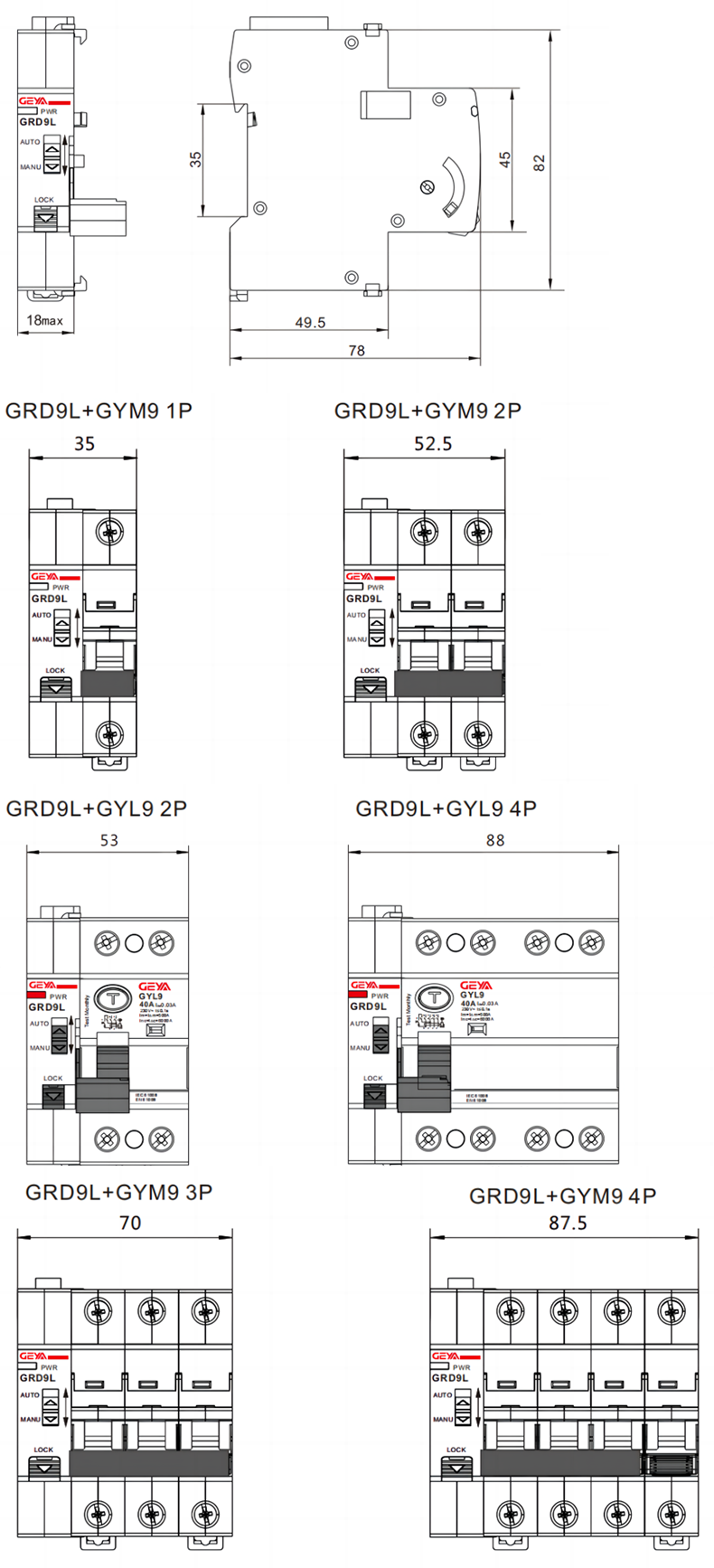

GRD9L-R型自動重合閘產品尺寸：

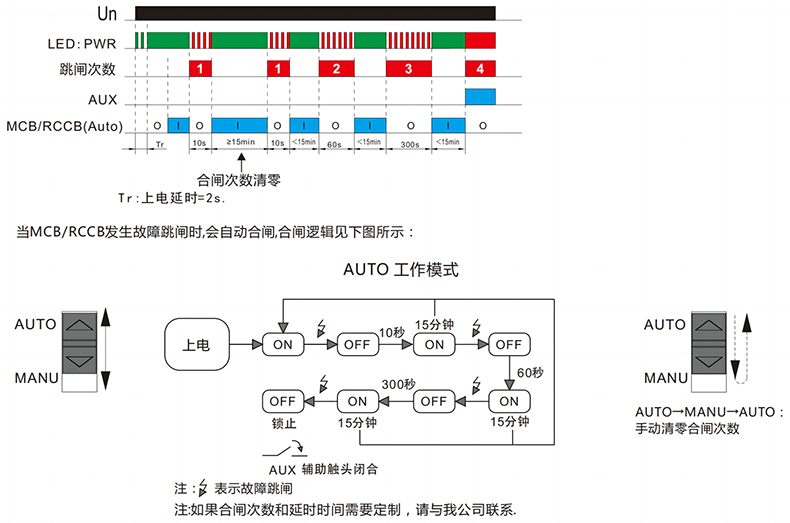

GRD9L-R型自動重合閘功能圖：



GRD9L-R型自動重合閘產品接線圖：

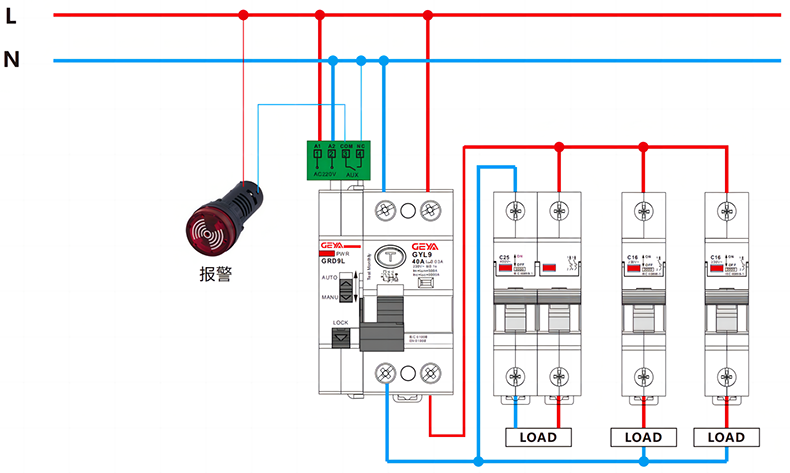

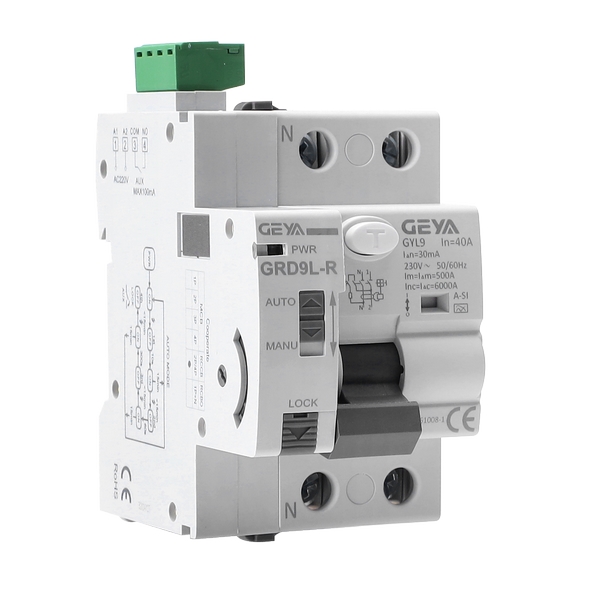

GRD9L-R型自動重合閘接線實例：



GRD9L-R型自動重合閘技術參數：

	GRD9L-R
控制方式	自動重合閘+輸出報警
電源端子	A1-A2
額定電源電壓	DC12V,DC24V-48V
功耗	DC max.1W(待機) max.20W(動作)
額定電源電壓	-10%;+10%
電壓波動范圍	AC 220V(50-60Hz)
功耗	AC max.1VA(待機)max.20VA(動作)
電壓波動范圍	-10%;+10%
指示燈	紅綠雙色LED
動作時間	≤1s
自動重合閘次數	3次
自動重合閘時間	次：10秒；第二次：60秒；第三次：300秒；
合閘次數清零	合閘成功后15分鐘內不在跳閘或手動清零
機械壽命	10000次
電壽命	4000次
工作環境溫度	-20℃ to+55℃(-4F to 131F)
存儲和運輸環境溫度	-35℃ to+75℃(-22Fto 158F)
安裝方式	Din rail EN/IEC 60715
防護等級	IP20
安裝位置	任意
過壓等級	Ⅲ.
污染等級	2
接線能力	82×18×78mm
外形尺寸	×2.5mmor2×1.5mm 2
重量	80g
