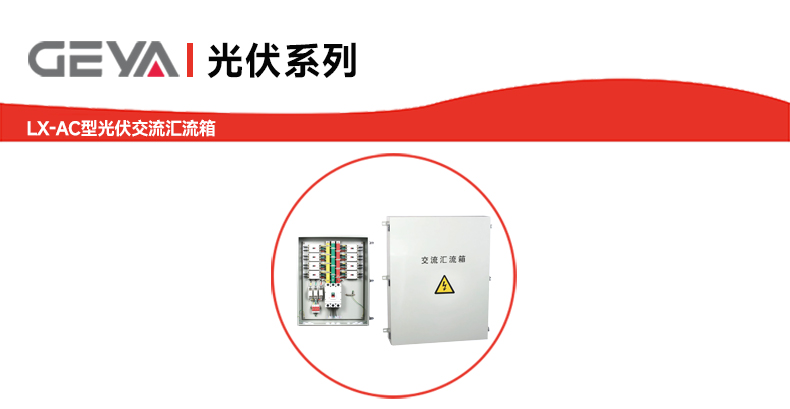

LX-AC型光伏交流匯流箱

產品介紹：LX-AC型光伏交流匯流箱是光伏組串式發電系統中的關鍵設備，用于連接組串式逆變器與交流配電柜或升壓變壓器。該產品采用斷路器進線，支持斷路器或負荷隔離開關輸出，配備二級防雷保護，額定電壓達AC690V。IP65防護等級箱體具備優異的戶外環境適應性，滿足防水、防塵、防紫外線及防鹽霧腐蝕要求。結構簡潔，布線整齊，支持壁掛安裝，可根據需求定制。

所屬分類：光伏系列返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇LX-AC型光伏交流匯流箱？

該產品以嚴謹的電氣設計、扎實的材質工藝和靈活的定制能力，為用戶提供兼顧安全

性、耐久性與易維護性的匯流方案，助力光伏系統實現更高效率與更長生命周期運行。

LX-AC型光伏交流匯流箱產品優勢：

1、簡化系統布線：

- 減少組串式逆變器與后端配電設備之間的復雜接線，提升系統集成度。

2、高可靠性設計：

- 采用高品質元器件和優化母線連接工藝，降低內阻與連接點損耗，保障長期穩定運

行。

3、強環境適應性：

- IP65防護等級與耐腐蝕材質設計，適用于各類惡劣戶外環境。

4、靈活配置：

- 支持多路逆變器接入，并可定制輸出方式（斷路器、負荷隔離開關或熔斷器）。

LX-AC型光伏交流匯流箱產品特點：

1、高防護性能：

- 箱體密封設計，達到IP65防護等級，適用于室外壁掛安裝。

2、多路輸入保護：

- 每路進線均配備熱磁式斷路器，支持多路組串式逆變器接入，額定電壓達AC690V

3、高效防雷保護：

- 采用專用高壓防雷器，支持三相過壓及防雷保護，工作電壓覆蓋AC480V以上。

4、低阻母線連接：

- 箱內母線經電鍍或純化處理，有效減少內阻及連接點發熱。

5、多樣化輸出選項：

- 可根據需求配置斷路器、負荷隔離開關或熔斷器輸出。

LX-AC型光伏交流匯流箱產品應用：

LX-AC型光伏交流匯流箱廣泛應用于各類光伏發電項目，包括：

1、分布式光伏電站：

- 如工商業廠房屋頂、公共建筑屋面等場景，為系統提供緊湊高效的匯流方案；

2、復雜環境電站：

- 適用于沿海灘涂、高鹽霧地區、高原高寒地帶等惡劣環境，耐腐蝕與高防護設計保

障設備長期穩定運行；

3、山地及農光互補項目：

- 適應坡地、農業大棚等不規則安裝環境，壁掛設計節省空間且安裝靈活；

4、交通與市政設施：

- 可用于高速公路服務區、機場、軌道交通等光伏一體化項目，滿足對設備安全性和

可靠性的高標準要求。

LX-AC型光伏交流匯流箱技術參數：

產品型號	LX-AC4	LX-AC6	LX-AC8
輸入路數	1~4	5~6	7~8
輸入電壓	AC690
每路輸入電流	0~100A
輸出電流	250A	400A	630A
額定工作電壓Un	480VAC
電壓保護水平Up	≤3.2kV
標稱通流容量 (8/20us)	20kA(可根據客戶要求選配)
通流容量 (8/20us)	40kA(可根據客戶要求選配)
響應時間	<25ms
溫濕度	工作溫度： -40~+85℃,濕度95%,無凝露、無腐蝕性氣體場所
海拔	≤4000m
箱體材質	熱鍍鋅鋼板/不銹鋼/冷軋鋼板/工程塑料
箱體防護等級	IP65
電纜接頭防護等級	IP66
體積(寬x高×深)	80x600x200mm	800x800x200mm	800x1000x200mm
