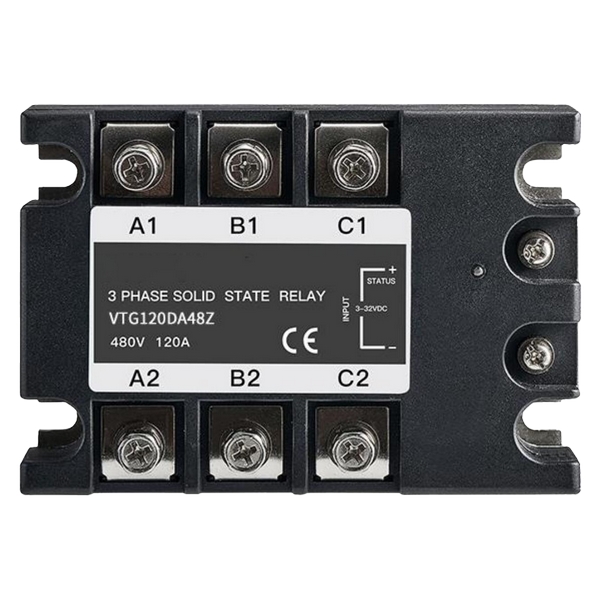

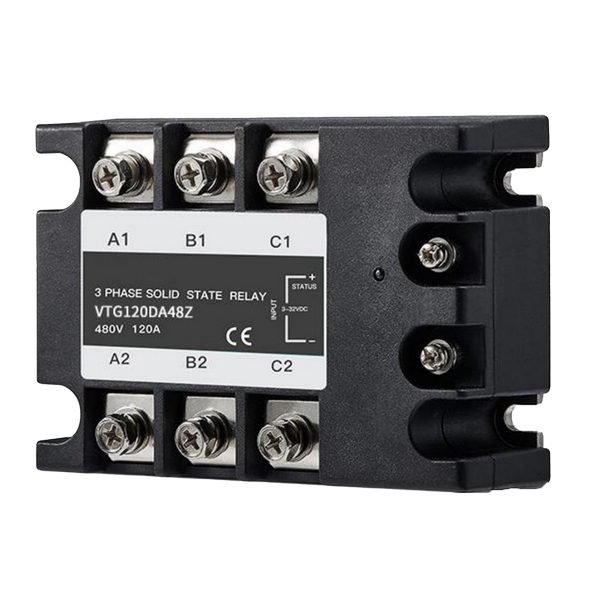

VTG系列三相固態繼電器

產品介紹：VTG系列三相固態繼電器（SSR）是專為工業級三相負載控制設計的無觸點開關器件。基于的半導體技術，它通過微電子信號控制大電流通斷，徹底取代傳統機械式繼電器。該系列集成了過零導通型與隨機導通型兩種工作模式，支持3×25A至150A寬電流范圍，適用于480V/530V交流系統，為三相電機、加熱設備等負載提供高穩定性控制。

所屬分類：固態繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇VTG系列三相固態繼電器？

在工業自動化、電力控制等場景中，三相負載的同步開關需求日益增長。VTG系列憑

借全隔離無觸點架構，徹底消除電弧火花與機械磨損問題，提升系統安全性；其緊

湊一體化設計（三刀單擲常開式）簡化了三相電路的布線復雜度，降低安裝維護成本，

成為高可靠性控制系統的理想選擇。

VTG系列三相固態繼電器產品優勢：

1、長壽命與高可靠性

- 無機械觸點結構，抗振動、防爆耐腐蝕，壽命可達傳統繼電器的數十倍。

2、抗干擾性能強

- 輸入/輸出端2500V電氣隔離，兼容TTL/DTL/HTL邏輯電平，抗電磁干擾能力強。

3、動態響應

- 高dv/dt耐受能力（＞1000V/μs），精準控制感性負載啟停，抑制電壓尖峰。

4、智能可視化管理

- LED輸入狀態指示，實時監控控制信號，提升故障診斷效率。

5、寬域兼容控制

- 支持DC 3-32V或AC 90-280V控制電壓，適配PLC、溫控器等多種信號源。

VTG系列三相固態繼電器產品特點：

1、熱管理性能優異

- 采用高導熱基板與優化散熱路徑設計，大電流工況下的溫度穩定性，延長元件

壽命。

2、三相同步控制

- 三路獨立功率單元集成封裝，實現三相負載的同步開關，避免相位失衡風險。

3、雙模式觸發靈活

- 過零導通型：抑制浪涌電流，保護阻性負載（如加熱管）；

- 隨機導通型：即時響應相位控制，適用感性負載（如電機、變壓器）。

4、工業級防護設計

- 符合嚴苛環境使用標準，耐沖擊、防塵防潮，適應-30℃至+80℃寬溫工況。

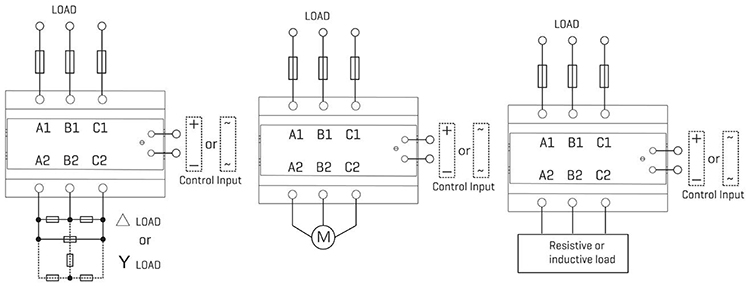

VTG系列三相固態繼電器產品應用：

1、工業自動化系統

- 三相電機啟停控制（風機、泵類、傳送帶）

- 電爐加熱、恒溫設備的功率調節

- 注塑機、壓縮機等重型機械的電源管理

2、能源與電力控制

- 配電柜自動切換裝置

- 無功補償電容投切系統

- 光伏逆變器輔助電路控制

3、公共設施與建筑管理

- 樓宇三相空調機組控制

- 舞臺燈光矩陣電源切換

- 交通信號系統電力調度

4、特種設備領域

- 醫療儀器高壓電源模塊

- 防爆環境電氣設備（化工、礦山）

- 實驗室精密溫控裝置


VTG系列三相固態繼電器型號說明：


VTG系列三相固態繼電器產品選型：

控制電壓

工作電壓

額定工作電流

25Amps

40Amps

60Amps

80Amps

100Amps

120Amps

150Amps

3 to

32VDC

480

VAC"Z"

VTG25

DA48Z

VTG40

DA48Z

VTG60

DA48Z

VTG80

DA48Z

VTG100

DA48Z

VTG120

DA48Z

VTG150

DA48Z

3 to

32VDC

480

VAC"R"

VTG25

DA48R

VTG40

DA48R

VTG60

DA48R

VTG80

DA48R

VTG100

DA48R

VTG120

DA48R

VTG150

DA48R

90 to

280VAC

480

VAC"Z"

VTG25

AA48Z

VTG40

AA48Z

VTG60

AA48Z

VTG80

AA48Z

VTG100

AA48Z

VTG120

AA48Z

VTG150

AA48Z

90 to

280VAC

480

VAC"R"

VTG25

AA48R

VTG40

AAT8R

VTG60

AA48R

VTG80

AA48R

VTG100

AA48R

VTG120

AA48R

VTG150

AA48R

3 to

32VDC

530

VAC"Z"

VTG25

DA53Z

VTG40

DA53Z

VTG60

DA53Z

VTG80

DA53Z

VTG100

DA53Z

VTG120

DA53Z

VTG150

DA53Z

3 to

32VDC

530

VAC"R"

VTG25

DA53R

VTG40

DA53R

VTG6O

DA53R

VTG80

DA53R

VTG100

DA53R

VTG120

DA53R

VTG150

DA53R

90 to

280VAC

530

VAC"Z"

VTG25

AA53Z

VTG40

AA53Z

VTG60

AA53Z

VTG80

AA53Z

VTG100

AA53Z

VTG120

AA53Z

VTG150

AA53Z

90 to

280VAC

530

VAC"R"

VTG25

AA53R

VTG40

AA53R

VTG60

AA53R

VTG80

AA53R

VTG100

AA53R

VTG120

AA53R

VTG150

AA53R


VTG系列三相固態繼電器技術參數：

輸入參數
參數名稱	參數值
輸入方式	D	A
控制電壓范圍	3 to 32VDC	90 to 280VAC
輸入電流()	33/56mADC @=5V/12V	13mAAC @=220V
開通電壓	3VDC	90VAC
關斷電壓	1VDC	10VAC
反向電壓	-6VDC	/

輸出參數
參數名稱	單位	參數值
標稱電流	Amps	25	40	60	80	100	120	150
負載電流范圍	Arms	3x25	3x40	3x60	3×80	3x100	3x120	3x150
浪涌電流 20mSec(Max.)	Arms	300	400	600	800	1000	1200	1500
負載電壓范圍 (480V)	Vrms	48 to 480
可控硅阻斷電壓 (480V)	Vpk	≥1200
負載電壓范圍 (530V)	Vrms	53 to 530
可控硅阻斷電壓 (530V)	Vpk	≥1400
頻率范圍	Hz	47 to 63
斷態電壓上升率 dv/dt(Min.)	V/μsec	500
斷態漏電流 (Max.)	mArms	≤8
通態電壓降 (Max.)	Vrms	1.8

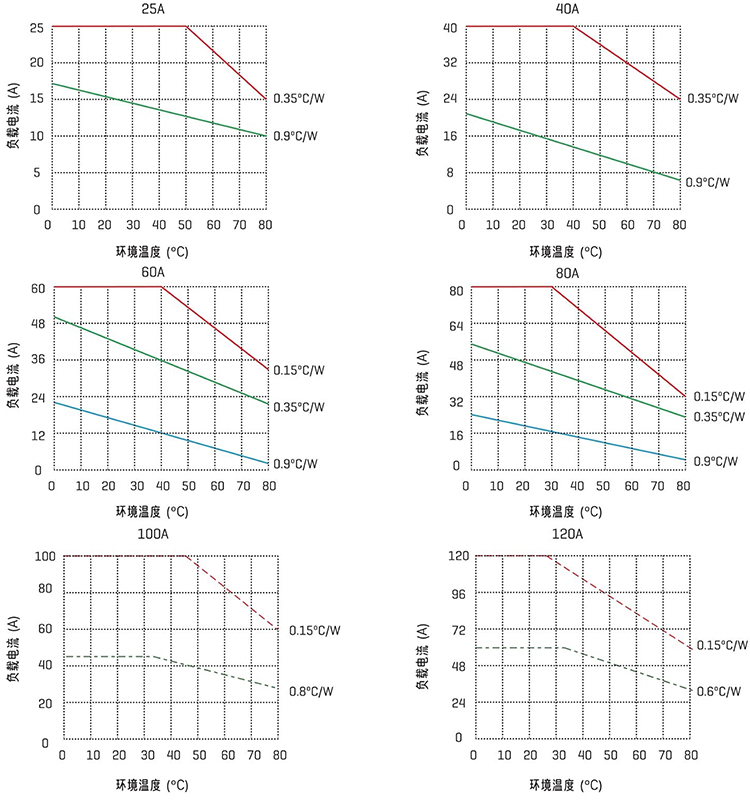

熱阻 (Rthjc)	℃/W	0.75	0.55	0.46	0.38	0.34	0.23	0.23
開通時間 (Max.) “過零控”	Cycle	1-2
關斷時間 (Max.) “ 直流 ”	Cycle	1-2
開通時間 (Max.) “ 隨機控 ”	mSec	1
關斷時間 (Max.) “ 交流 ”	mSec	10

其它參數 (Ta=25℃)
標稱電流	25A	40A	60A	80A	100A	120A	150A
介質耐壓，輸入/輸出 (50/60 Hz)	2500Vrms
介質耐壓，輸入，輸出/底板 (50/60 Hz)	2500Vrms
絕緣電阻 (@500 VDC)	10? Ω
電容，輸入/輸出	0.8pF
工作溫度范圍	-30 to 80℃
儲存溫度范圍	-30 to 100℃
符合標準IEC60068-2-78	95%
LED輸入指示燈	Red

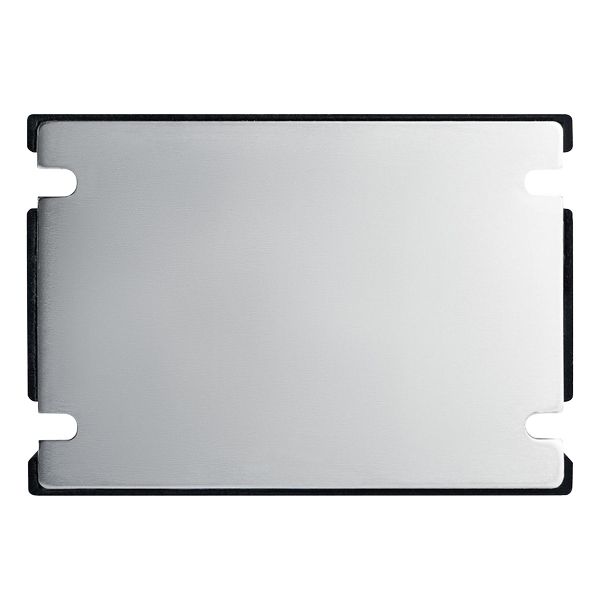

底板材質	紫銅
重量	500g
