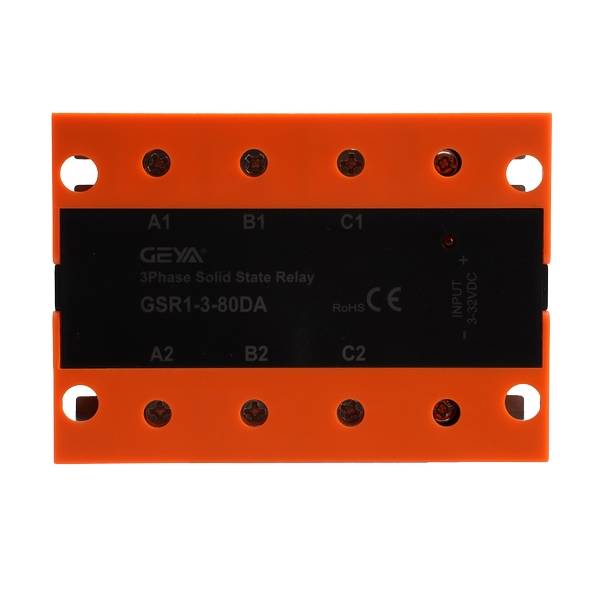

GSR3-1 DA型三相固態繼電器

產品介紹：GSR3-1 DA型三相固態繼電器（Solid State Relay, SSR）是采用現代微電子與電力電子技術設計制造的一種高性能無觸點電子開關器件。它專為控制三相交流負載而設計，通過微小的控制信號（低電壓/小電流）實現對大功率三相負載（如電機、加熱器等）的安全、可靠通斷控制，完美替代傳統電磁接觸器。

所屬分類：固態繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GSR3-1DA型三相固態繼電器？

在現代工業自動化、精密控制及對可靠性要求高的場合，需要更安靜、更耐用、響

應更快的開關解決方案。GSR3-1型三相固態繼電器憑借其無觸點、長壽命、高抗干擾

性、快速響應及優異的防護性能，成為需要穩定、高效、免維護三相負載控制的理想選

擇。它特別適用于存在振動、潮濕、腐蝕性環境或需要頻繁開關、低噪音、低電磁干擾

的場所。

GSR3-1DA型三相固態繼電器產品優勢：

1、高可靠性：無機械運動部件，從根本上消除了磨損、粘連、彈跳等問題。

2、超長壽命：無觸點結構使其使用壽命遠超傳統電磁繼電器。

3、開關迅速：通斷速度快，可實現精確的相位控制（如零電壓開啟）。

4、靜音無火花：工作過程無機械噪音，無電弧產生，安全性高。

5、低控制功耗：驅動所需電流小，易于與各類邏輯電路（如PLC、單片機）接口。

6、強抗干擾：輸入輸出間光電隔離，有效抑制電磁干擾（EMI）。

7、環境適應性強：結構緊湊，全密封設計，耐震、防潮、防腐蝕。

8、內置保護：集成阻容吸收回路，增強抗浪涌電流沖擊能力。

GSR3-1DA型三相固態繼電器產品特點：

1、寬范圍低功耗驅動：

- 提供寬廣的輸入控制電壓范圍，驅動電流?。ā?0mA），兼容性強，可直接由

多種控制信號（如TTL、CMOS、PLC輸出）輕松驅動。

2、全固態無觸點結構：

- 內部不含任何可動機械部件，從根本上解決了機械磨損、觸點氧化、粘連失效等問

題，提升了產品的長期運行可靠性和使用壽命。

3、快速精準開關與低干擾：

- 具備毫秒級的開關響應速度，支持零電壓開啟（減少浪涌電流）和零電流關斷（降

低電壓尖峰），有效減小開關過程對電網的沖擊和產生的射頻干擾（RFI）。

4、增強型浪涌保護：

- 內部集成阻容（RC）吸收回路，有效吸收負載開關瞬間（特別是感性負載）產生的

瞬態過電壓和浪涌電流，提升產品自身及所控負載的抗沖擊能力。

5、高電氣隔離安全性：

- 輸入控制端與輸出負載端之間采用光電耦合器實現電氣隔離，絕緣耐壓高達

2500V AC，控制回路與強電負載回路的安全隔離，保障人員和設備安全。

6、緊湊堅固防護佳：

- 采用小型化設計，節省安裝空間；內部關鍵元件由高性能環氧樹脂灌封固化，形成

堅固的整體結構，賦予產品優異的防震、防潮、防塵及防腐蝕性能，適應嚴苛工業環境

GSR3-1DA型三相固態繼電器產品應用：

GSR3-1型三相固態繼電器憑借其的性能和可靠性，廣泛應用于需要高效、可靠

控制三相交流負載的眾多領域：

1、工業自動化與過程控制：

- 數控機床、包裝機械、印刷設備、紡織機械、流水線控制、工業機器人、泵類電機

控制、風機控制等自動化設備的電機啟停與調速（配合調壓模塊）。

2、電加熱與溫度控制：

- 工業電爐、烘箱、注塑機溫控系統、熱壓機、恒溫恒濕設備、材料熱處理設備等電

阻性加熱元件的精確溫度調節與開關控制。

3、照明與信號控制：

- 大功率舞臺燈光、演播廳照明、道路/交通信號燈、景觀亮化工程、工廠大功率照

明系統的開關與調光控制（配合調壓模塊）。

4、電力與能源設備：

- 無功補償裝置（電容器組投切）、變壓器分接開關、電源切換裝置、電焊機控制。

5、測試設備與儀器儀表：

- 大功率測試臺、老化測試設備、環境試驗箱、醫療設備（如X光機電源控制）、分

析儀器中的功率控制環節。

6、基礎設施與樓宇控制：

- 空調系統壓縮機/風機控制、消防排煙風機控制、水泵控制、自動門/卷簾門電機控

制。

7、其他領域：

- 橡塑機械、食品加工設備、包裝機械、自動化消防系統、辦公設備（大型打印機/

復印機）等。

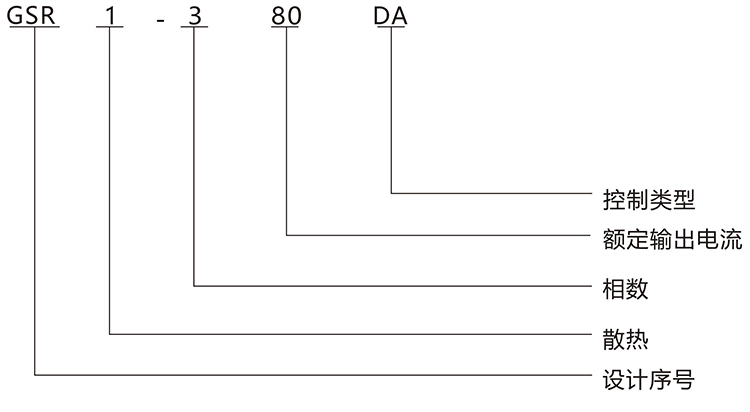

GSR3-1DA型三相固態繼電器型號說明：


備注：

散熱：1：不帶散熱；2:帶散熱

相數：1：單相；2：二相；3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A/200A

控制類型：DA：直流控制交流;；AA：交流控制交流；DD：直流控制直流

過零型的控制電壓為恒流型：3-32VDC（觸發電流≥5mA）

隨機型的控制電壓為串電阻型：4-8VDC（觸發電流≥10mA）

GSR3-1DA型三相固態繼電器技術參數：

輸入參數

控制電壓范圍

70-280VDC

小控制電流

5mA

控制電流

10mA

接通電壓

90VDC

關斷電壓

50VDC

輸出參數

輸出電壓范

圍

24-480VAC

規格/

負載電流

10A

25A

40A

60A

80A

100A

120A

200A

峰值電壓

800

VAC

800

VAC

800

VAC

1200

VAC

1200

VAC

1200

VAC

1200

VAC

1200

VAC

絕緣電阻

1000MΩ/500VDC

OFF狀態

下漏電流

≤8

mA rms

≤8

mA rms

≤8

mA rms

≤2

mA rms

≤2

mA rms

≤2

mA rms

≤

2mA rms

≤2

mA rms

On狀態下

飽和壓降

≤1.5V

通斷反應延時

≤10ms

一般特性

尺寸

105L×74W×33H

重量

500g

輸入輸出間

絕緣耐壓

2500V rms

輸入輸出與

外殼間絕緣

耐壓

4000V rms

環境溫度

-20°~75℃

安裝方式

螺栓固定

相關認證

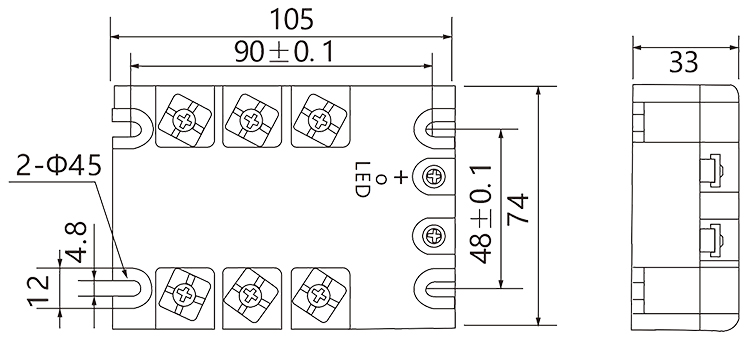

GSR3-1DA型三相固態繼電器產品尺寸：

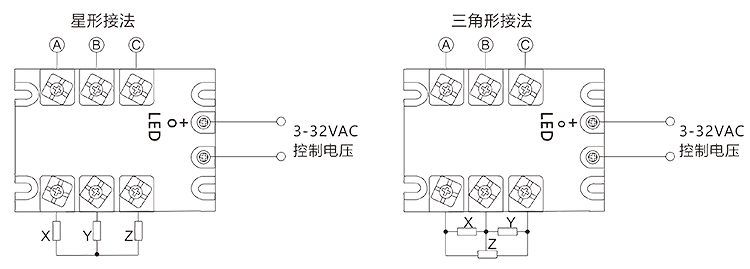

GSR3-1DA型三相固態繼電器產品接線：


三相交流電有兩種連接方式，分星型連接和三角形連接兩種：

星型連接就是把三相負載的3個末端連接在一起作為公共端，由3個首段引起3條火線

的連接方式。

（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和y和z連一

起，引出A、B、C三根線）

負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220

V。

三角形連接就是把三相負載的每一相的始末端依次相連的連接方式。

（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和B相

連，y和C相連，z和A相連，引出的三根線為Bx、cy、Az）

每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓
