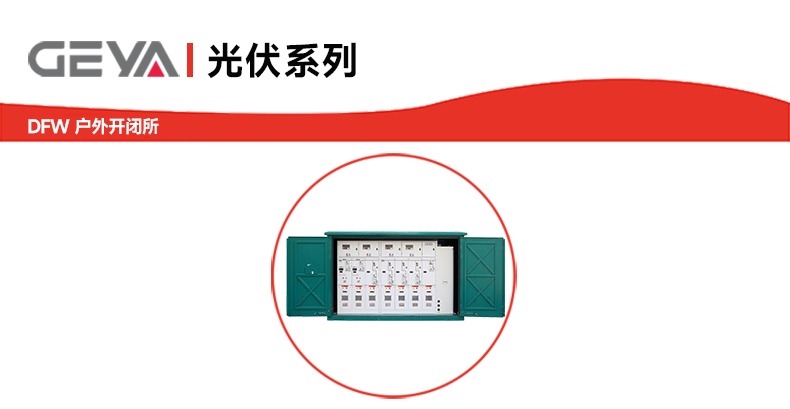

DFW戶外開閉所具備高度的環境適應性和安全可靠性，適用于多種嚴苛條件，包括

高低溫、高濕、污穢等環境。其模塊化設計和靈活組合能力，可滿足不同用戶現場的配

電需求，同時具備長壽命、免維護等特點，有效降低全生命周期運營成本。

DFW戶外開閉所產品優勢：

1、高安全可靠：帶電部分密封于SF6氣箱，具備機械聯鎖功能，杜絕誤操作；電纜

連接采用全絕緣可觸摸結構，配備氣壓監測與防爆泄壓裝置，保障設備與人身安全。

2、靈活擴展：支持多種進出線方式，單元模塊可任意組合與擴展，內置母線設計兼顧實

用性、經濟性與美觀。

3、結構緊湊：單元模塊尺寸統一，布局合理，便于安裝與施工。

4、經濟實用：設備免維護，占地面積小，使用壽命長達30年，綜合性價比高。

5、環境適應性強：氣箱采用不銹鋼自動焊接工藝，防護等級達IP67，適用于潮濕、多

塵、鹽霧及污穢環境。

6、支持智能化：可選配電動操作與配電自動化終端，實現遙測、通信、遙控、遙調功

能，滿足智能電網建設需求。

DFW戶外開閉所產品特點：

1、全絕緣、全密封結構，適應惡劣環境；

2、模塊化設計，組合靈活，便于擴展；

3、機械聯鎖符合五防要求，操作安全；

4、進出線方式多樣，支持左、右、下等多個方向；

5、氣箱具備氣壓監測與防爆泄壓功能；

6、防護等級高，抗污穢能力強；

7、可選配智能化終端，實現“四遙”功能。

DFW戶外開閉所產品應用：

DFW戶外開閉所廣泛應用于城市電網改造、工業園區、住宅區、商業中心、機場、礦山

等場所，適用于電纜分支、環網供電、終端供電等多種配電方案，有效提升供電可靠性

與網絡靈活性。

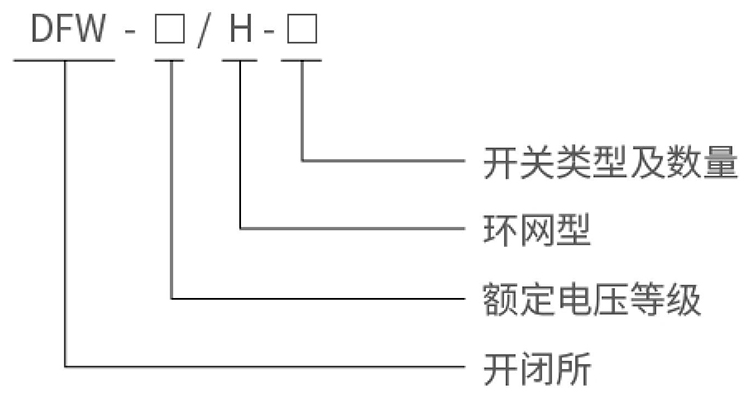

DFW戶外開閉所型號說明：

DFW戶外開閉所技術參數：

C-負荷開

關單元

F-組合電

器單元

V-斷路器

單元

額定電壓

額定頻率

額定電流

額定轉移電流

額定絕緣

1min工頻耐壓

(相地)

相間、相對

地

斷口間

相間、相對

地

額定短路開斷電流

額定短路關合電流

額定短路關合電流(接地開關)

主電路

接地開關

主電路

接地開關

主電路

接地開關

內部電弧試驗(內燃弧試驗)

受限于熔

斷器

受限于熔

斷器

額定電纜充電開斷電流

負荷/隔離

開關

接地開關

真空斷路器

SF6氣體壓力(20℃時絕對壓力)

≤0.025%

年

氣箱及熔斷器筒防護等級

柜體及外殼防護等級
