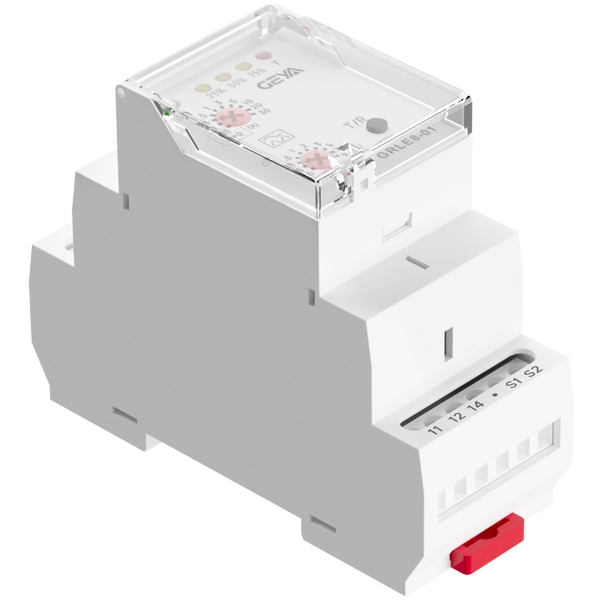

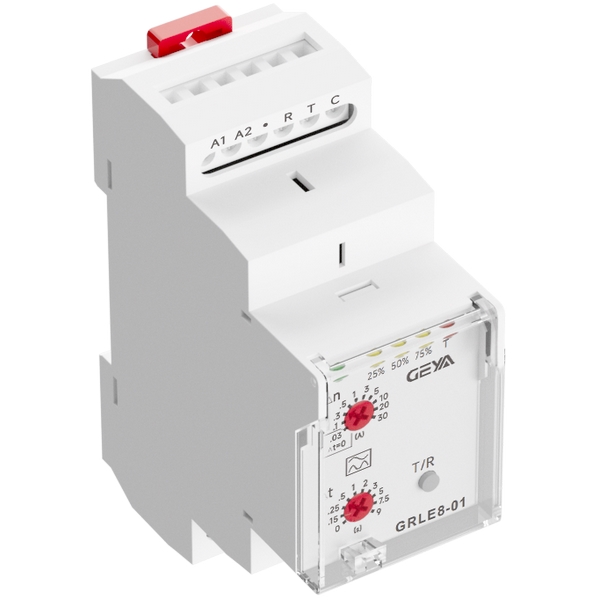

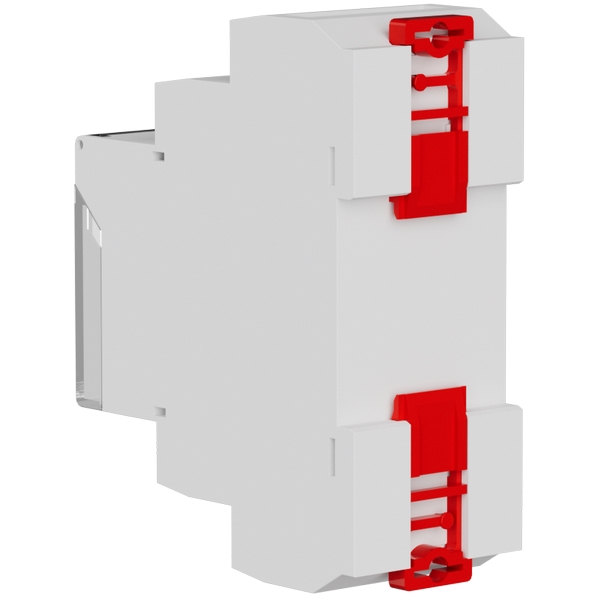

GRLE8剩余電流保護型剩余電流繼電器

產品介紹：GRLE8是一款專為單相/三相電力系統設計的智能化剩余電流監測與保護裝置。其核心功能是通過高精度檢測線路中的剩余電流（漏電流），在達到預設閾值時快速觸發保護動作，有效防范電氣火災與觸電事故，提升用電系統的安全性與可靠性。

所屬分類：剩余電流繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GRLE8剩余電流保護型剩余電流繼電器？

1、高性價比：在同等技術性能下具備價格優勢，外形簡約美觀

2、替代能力：核心性能對標品牌，支持30mA人身安全級保護

3、場景普適性：適配電梯、變頻空調、充電樁、工業控制等負載

GRLE8剩余電流保護型剩余電流繼電器產品優勢：

1、測量精準：A型真有效值檢測，精度達±5%，覆蓋寬頻譜電流

2、靈活配置：10檔電流值+9檔延時自由組合，滿足分級保護需求

3、安全優先：30mA級保護強制0延時動作，保障人身安全

4、智能預警：四段LED實時顯示漏電趨勢，故障狀態一目了然

5、強適應性：AC 85-265V寬電壓電源，無懼電網波動

GRLE8剩余電流保護型剩余電流繼電器產品特點：

1、A型全場景防護

- 精準捕捉含變頻器、整流設備等產生的脈動直流剩余電流，適用充電樁、醫療設備

等現代電氣場景，保護閾值寬域可調（30mA-30A）。

2、十級精準定值保護

- 提供10檔剩余電流動作值（30mA至30A）與9檔延時（0s-9s），用戶可依據總

保護/分支保護/防火監控需求定制參數，實現分級選擇性保護，限度減少誤跳閘。

3、人身安全零妥協設計

- 當設定為30mA防護等級時，自動啟用強制0延時脫扣，觸電風險下電源瞬斷，

響應速度達行業安全標準。

4、可視化預警系統

獨創四段LED指示：

- 25%/50%/75% 設定值三級常亮預警，實時反饋漏電惡化趨勢

- 第四指示燈明確顯示脫扣狀態，助力快速故障定位

5、工業級環境適應性

- 支持AC 85-265V寬電壓輸入，適應電力質量不穩定區域

- 36mm超薄機身，35mm標準導軌安裝，節省配電柜空間

GRLE8剩余電流保護型剩余電流繼電器產品應用：

1、工業領域

- 變頻器控制柜、生產線電機群：抑制脈動直流漏電引發的設備損壞

- 光伏電站/充電樁配電系統：防范直流分量導致的漏電風險

2、建筑安全

- 醫院/商超/學校配電箱：30mA 0延時防護保障人員密集場所安全

- 數據中心UPS回路：多級延時配置避免敏感設備誤斷電

3、智能運維

- LED預警系統實現預防性維護，減少突發停機

- 通過繼電器觸點聯動PLC/BMS系統，構建遠程監控網絡

4、民生設施

- 電梯控制柜、變頻空調機組：解決高頻漏電監測難題

- 老舊電路改造：寬電壓設計適配不同電網環境

總結：

GRLE8以「精準A型防護+智能分級配置+強可視化預警」為核心，在保障30mA人

身安全級0延時響應的同時，通過10檔電流/9檔延時的精細化管理提升供電連續性。其

工業級寬電壓適應性與緊湊導軌式設計，為牌提供高性價比選擇，是升級電

氣安全系統的可靠方案。

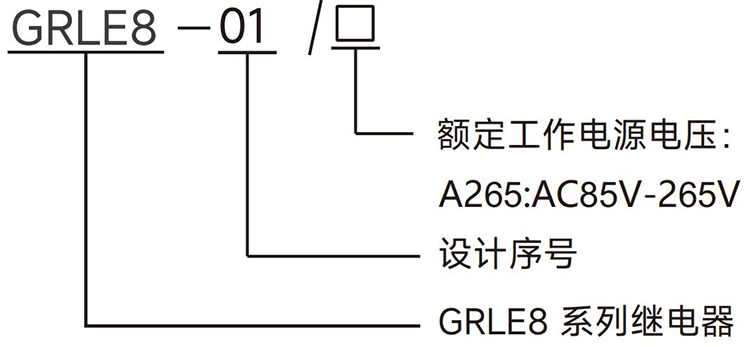

GRLE8剩余電流保護型剩余電流繼電器型號說明：


GRLE8剩余電流保護型剩余電流繼電器技術參數：

型號

GRLE8-01

功能

剩余電流繼電器

電源端子

A1-A2

額定控制電源電壓

AC 85-265V 50/60Hz

消耗功率

3VA

動作范圍

30,100,300,500mA 和1,3,5,10,20,30A

脫扣值

設定值的95%- 105%

脫扣延時時間

0,0.15,0.25,0.5,1,2,3,5,7.5,9s

當脫扣等級設為30mA時不適用

復位時間

≈1s

脫扣時間

≤30ms(脫扣電流≥5倍設定值)

≤50ms(脫扣電流=1倍設定值)

滯后值

15%

ZCT檢測

開路或短路

精度

脫扣：設定脫扣電流的±5%

時間：設定時間的±5%±50ms

復位模式

手動/自動復位

輸出觸點參數

1組延時轉換

：Ith:10A;AC-15:Ue/le:250V/2.5A

機械壽命

1×10?

電壽命(阻性負載)

1×10?

復位時間

200ms

工作環境溫度

-20℃~+55℃

存儲和運輸環境溫度

-35℃~+75℃

安裝方式

35mm 卡軌安裝

防護等級

IP20

安裝位置

任意

安裝海拔高度

≤2000米

污染等級

2級

接線能力

1×2.5mm2或2×1.5mm2,0.4N ·m

外形尺寸

90mm×36mm×64mm

重量

98g

符合標準

GB/T 14048.2,IEC 60947-2

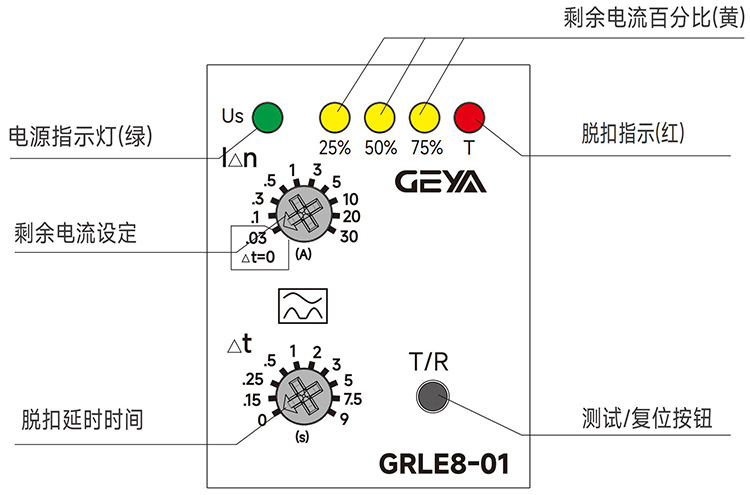

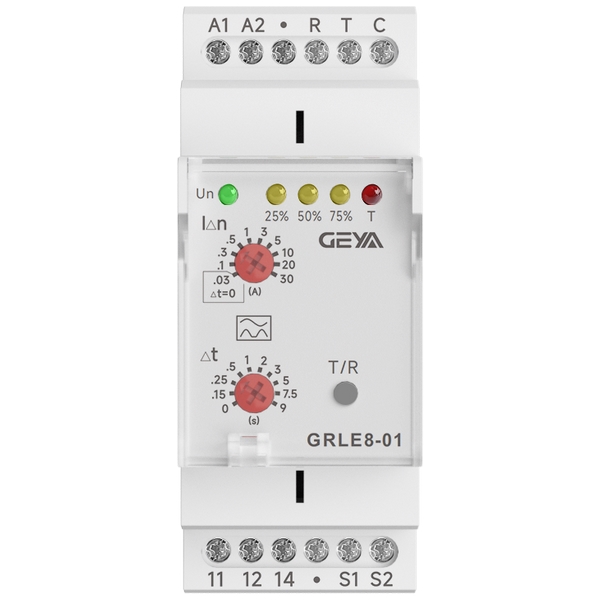

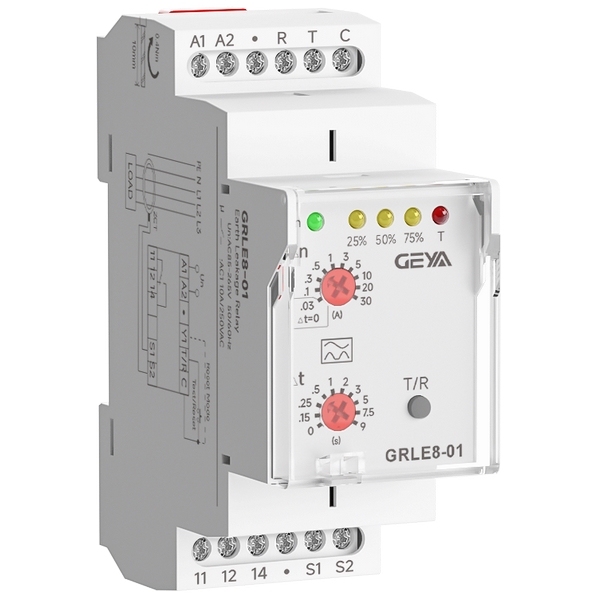

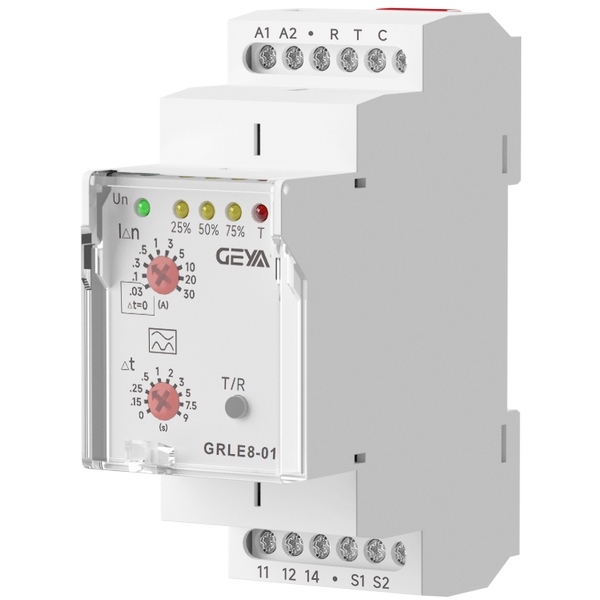

GRLE8剩余電流保護型剩余電流繼電器產品面板：


GRLE8剩余電流保護型剩余電流繼電器產品尺寸（單位:mm）：

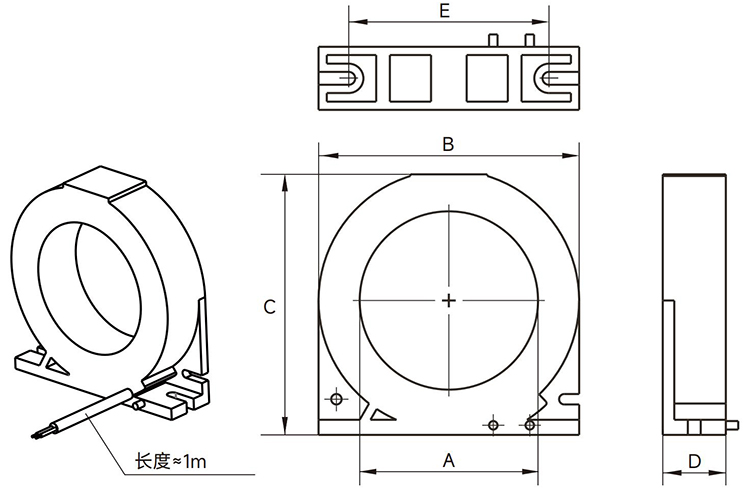

輔件尺寸：


注意:

1.剩余電流互感器（ZCT）需單獨購買。

2.詳細技術參數請查閱 ZCT 數據手冊。

類型	尺寸(mm)
類型	A	B	C	D	E
ZCT26AL	?26	51	45.6	18	39.5
ZCT45AL	?45	75	75.5	25.5	61
ZCT63AL	?63	96	100	25	76
ZCT80AL	?80	120	126	25	100
ZCT100AL	?100	140	146	25	118
ZCT150AL	?150	200	205	30	170
ZCT200AL	?200	240	247	40	210


GRLE8剩余電流保護型剩余電流繼電器產品功能：

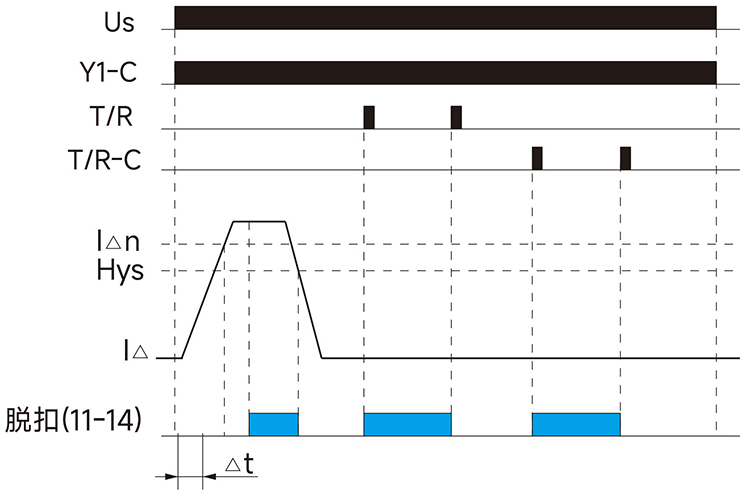

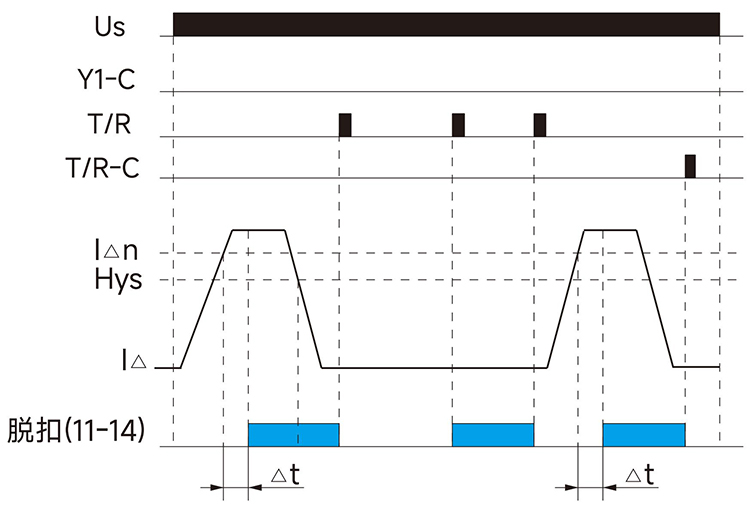

1、功能圖

斷開Y1-C, 工作于手動復位模式


短接Y1 和 C, 工作于自動復位模式


注意事項:

1.若剩余電流≥5 倍設定值，無論脫扣延時時間如何設置，繼電器都會立即脫扣。

2.當 I△n 設定為 30mA時, △t 強制為0。

2、測試模式

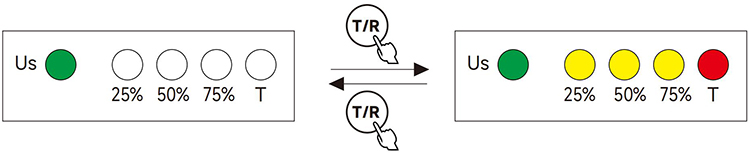

按下 “T/R” 按鈕（或短接端子 T/R - C ），可使設備進入測試或復位狀態。

3、LED狀態指示


當剩余電流 ≥25%設定值，LED 常亮。

當剩余電流 ≥50%設定值，LED 常亮。

當剩余電流≥75%設定值，LED 常亮。

控制輸出（脫扣）指示。

注意:

當剩余電流互感器（ZCT）出現錯誤狀態時，LED①②③④會持續閃爍

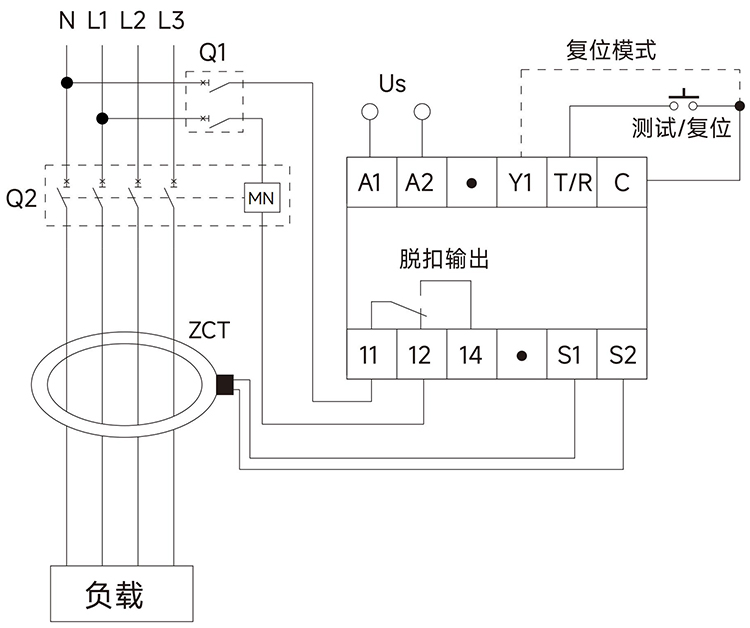

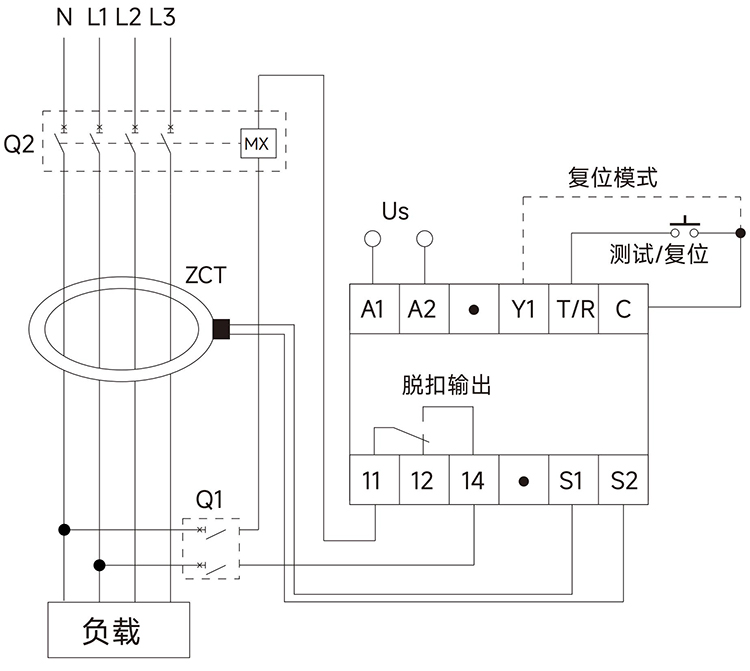

GRLE8剩余電流保護型剩余電流繼電器產品接線：

與欠壓脫扣線圈塑殼斷路器（MN ）的布線


與分勵脫扣線圈塑殼斷路器（MX）的布線


注意事項：

1.斷開 Y1 - C 時，設備工作于手動復位模式；將 Y1 與 C 短接時，設備工作于自動復

位模式。

2.連接剩余電流互感器（ZCT）與本產品的電纜，應使用屏蔽電纜或雙絞線（長度≥1

米）。

3.用于 “測試” 和 “復位” 遠程控制的電纜長度應≤10 米。

GRLE8-01 使用說明書 V1.4
