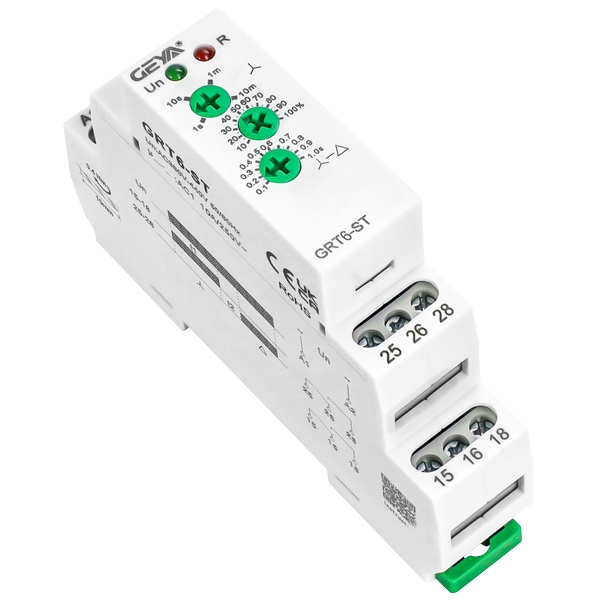

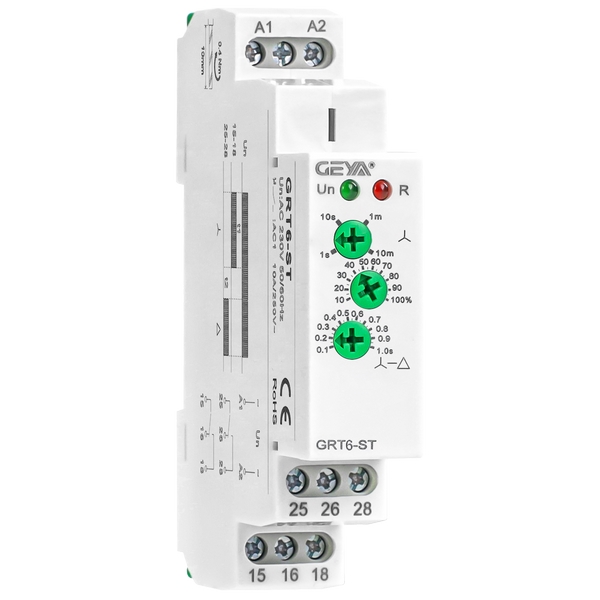

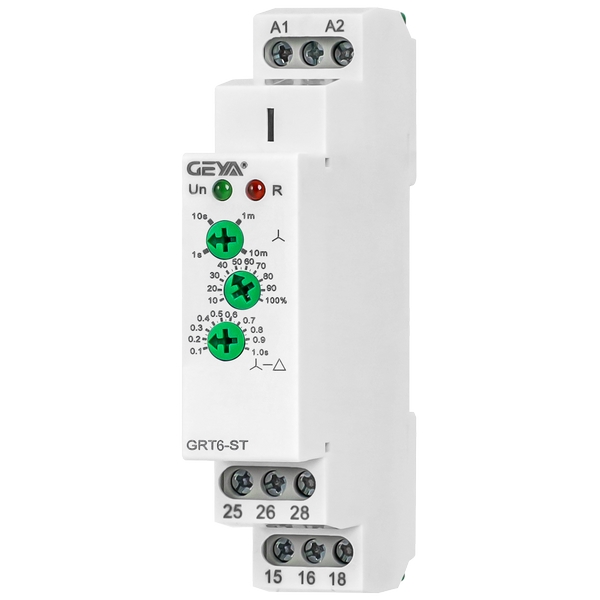

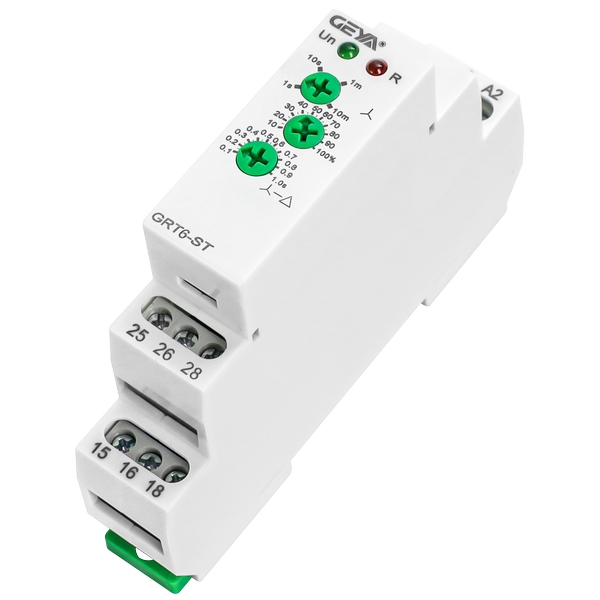

GRT6-ST星三角啟動型時間繼電器

產品介紹：GRT6-ST星三角啟動型時間繼電器是專為工業電機控制系統設計的智能控制元件，采用的電子計時技術，實現電機星三角降壓啟動的精準時序控制。本產品以緊湊型設計、高精度延時調節和寬電壓適配性為核心優勢，為各類電機啟動系統提供安全可靠的時序切換保障。【產品特點】【核心應用】

所屬分類：時間繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GRT6-ST星三角啟動型時間繼電器？

通過精準的啟動延時和可靠的切換時序，有效將電機啟動電流限制在額定電流的1/3，

降低對電網的沖擊，延長接觸器、斷路器等相關電氣元件的使用壽命。其模塊化設計

可直接替代傳統機械式時間繼電器，無需更改控制線路即可實現智能化升級。

適配場景：

特別適用于機床制造、水處理系統、暖通空調（HVAC）、物料輸送等領域的電氣控制

柜改造項目，是工業4.0時代電機控制系統的優選時序管理解決方案。

GRT6-ST星三角啟動型時間繼電器產品特點：

1、雙時段精準控制

? 啟動延時（t1）支持0.1秒至10分鐘寬域調節，通過高精度旋鈕實現±2%設定精度

? 星三角轉換時間（t2）0.1-1秒獨立可調，繞組切換的時序準確性

? 雙旋鈕獨立調節設計，參數設定直觀便捷

2、的電氣性能

? 兼容AC/DC 24V-240V超寬電壓輸入，適配主流工控系統電壓標準

? 強化觸點結構，可承載交流接觸器線圈的瞬態沖擊電流

? 內置電壓波動補償電路，保證計時精度不受電網波動影響

3、智能化狀態指示

? 雙色LED指示燈組實時顯示：電源狀態/啟動計時/運行階段

? 故障診斷指示功能，自動識別線路異常并觸發狀態告警

4、緊湊型工業設計

? 超薄18mm寬度結構，較傳統產品節省40%安裝空間

? 符合DIN 35mm標準導軌安裝規范，支持密集排布

? 全封閉阻燃外殼，防護等級達IP40，適應復雜工業環境

GRT6-ST星三角啟動型時間繼電器產品應用：

本產品專為三相異步電動機的星三角降壓啟動系統優化設計，主要應用于：

? 大功率電機（7.5kW-160kW）的軟啟動控制

? 水泵、風機、壓縮機等重載設備的啟動保護

? 自動化生產線中的時序控制系統

? 電力拖動系統的二次控制回路

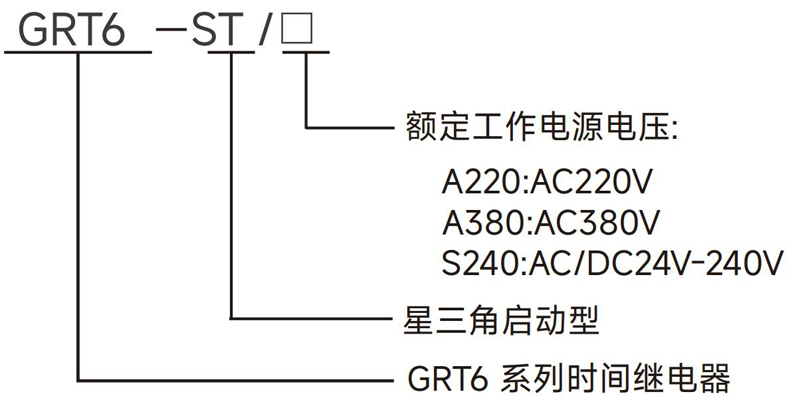

GRT6-ST星三角啟動型時間繼電器型號說明：


GRT6-ST星三角啟動型時間繼電器技術參數：

型號		GRT6-ST
功能		星三角啟動延時
電源端子		A1-A2
額定控制電源電壓	S240	AC/DC 24-240V 50Hz
消耗功率		AC 0.3-2VA/DC 0.1-1.2W
額定控制電源電壓	A220 A380	AC 220V/AC380V 50Hz
消耗功率		AC max.6VA/1.3W
額定沖擊耐受電壓		2.5kV
額定絕緣電壓		250V
電源允許波動范圍		-15%;+10%
電源指示燈		綠色LED
延時范圍		啟動延時：0.1秒-10分，轉換延時：0.1s-1s
設定方式		旋鈕
設定精度		10%
重復精度		0.2%
溫度波動誤差		0.05%/℃
輸出繼電器組數		2組轉換觸點
輸出繼電器參數		:Ith:10A;AC-15:Ue/le:250V/5A
小切換功率		500mW
輸出繼電器指示		紅色LED
機械壽命		1×107
電壽命(阻性負載)		1×10?
復位時間		200ms
工作環境溫度		-20℃~+55℃
存儲和運輸環境溫度		-35℃~+75℃
安裝方式		35mm卡軌安裝
防護等級		IP20
安裝位置		任意
安裝海拔高度		≤2000米
污染等級		2
接線能力		1×2.5mm2或2×1.5mm20.4N ·m

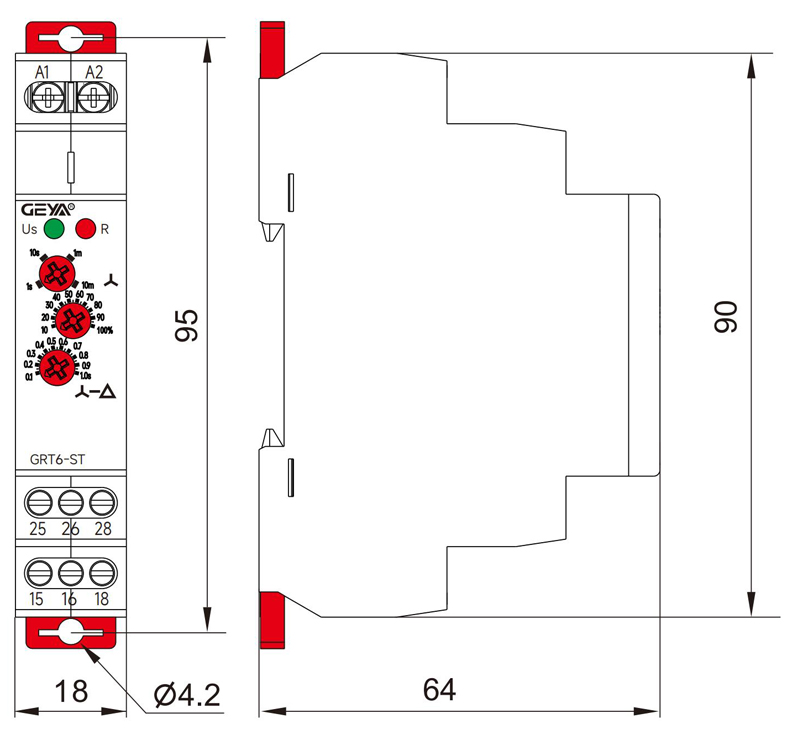

外形尺寸		90mm×18mm×64mm
重量		S240-66g,A230-69g
符合標準		GB/T14048.5,IEC60947-5-1,EN 61812-1

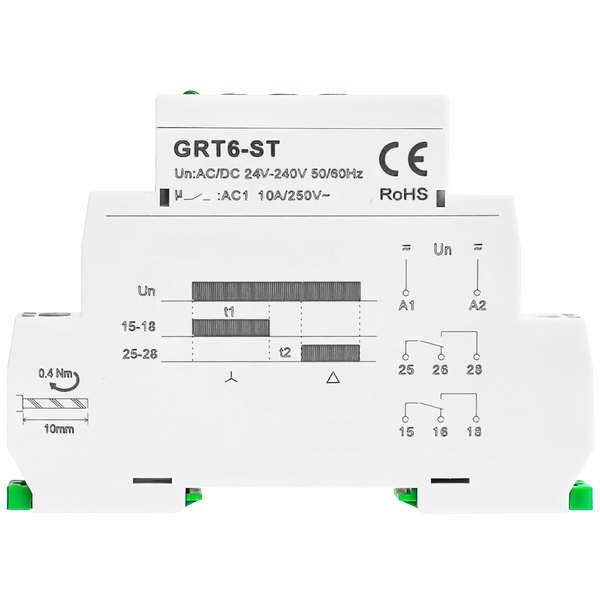

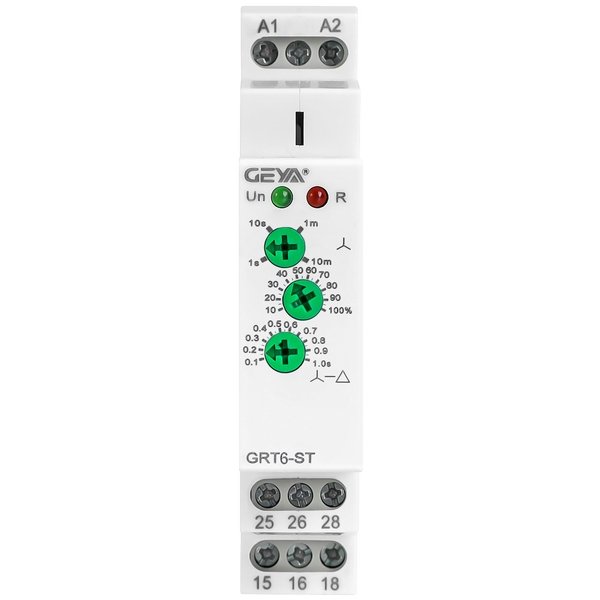

GRT6-ST星三角啟動型時間繼電器產品面板：


時間設定方法：
	旋鈕1:延時檔位設定， s表示秒， m表示分。
	旋鈕2:延時時間細調，10%~100%可調。
延時時間=旋鈕1×旋鈕2。例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8 m。
