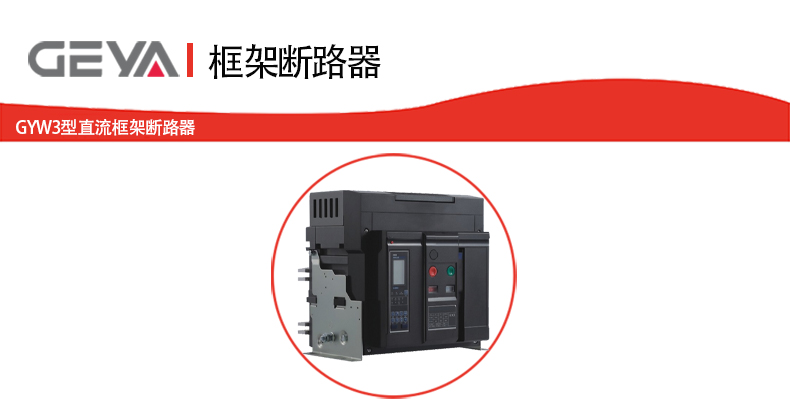

GYW3型直流框架斷路器

產品介紹：GYW3型直流框架斷路器適用于直流，額定電流800-4000A，額定工作電壓DC500V/750V、DC1000V/1500V的配電網絡中，可用來分配電能和保護線路及電源設備免受過載、欠電壓、短路等故障的危害，還具有隔離、高壽命、小體積、臨界電流、多種安全防護裝置等功能，大大提高了供電系統的可靠性和安全性。

所屬分類：萬能斷路器返回上一級

價格：

促銷：

[
                                        {"產品型號": "GYW3Z-2500-1600A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-2500-1600A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-2500-1600A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-2500-1600A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-2500-2000A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-2500-2000A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-2500-2000A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-2500-2000A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-2500-2500A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-2500-2500A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-2500-2500A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-2500-2500A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-2500A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-2500A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-2500A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-2500A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-3200A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-3200A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-3200A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-3200A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-4000A","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-4000A","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-4000A","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-4000A","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-2500A-1000V","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-2500A-1000V","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-2500A-1000V","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-2500A-1000V","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-3200A-1000V","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-3200A-1000V","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-3200A-1000V","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-3200A-1000V","產品規格": "抽屜式","Poles": "4P"},{"產品型號": "GYW3Z-4000-4000A-1000V","產品規格": "固定式","Poles": "3P"},{"產品型號": "GYW3Z-4000-4000A-1000V","產品規格": "固定式","Poles": "4P"},{"產品型號": "GYW3Z-4000-4000A-1000V","產品規格": "抽屜式","Poles": "3P"},{"產品型號": "GYW3Z-4000-4000A-1000V","產品規格": "抽屜式","Poles": "4P"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GYW3型直流框架斷路器產品特點：

1、高分段：

斷路器滅弧室和觸頭系統的設計，具有多項發明。采用窄縫、氣吹、磁吹滅弧的原

理，優化滅弧柵片形狀和滅弧柵片的排布方式，增加了對電弧的推動力、減少了電弧進入滅

弧室的阻力，提高了產品的分斷能力，可滿足DC1500V下的可靠滅弧。對控制器采集信號、

發出命令的時間進行優化，當出現較大故障電流時，可以大大縮短全分斷時間。

2、高壽命：

本體設計采用高強度的DMC材料，具有的沖擊強度和絕緣特性。弧觸頭結構的設

計，提高了產品的電氣壽命；對觸頭系統和操作機構做了大幅優化設計，金屬結構件的強

度更高，并實現了對觸頭壓力的補償，提高了產品可靠性和短時耐受能力。

3、小體積：

同等殼架產品中相間距小，分流器內置，利于成套柜尺寸縮減，同時使產品更加美觀。

4、臨界電流：

國內外首款滿足臨界直流負載無性框架斷路器，實現全電流范圍內可靠滅弧，可滿足

光伏PV2級隔離需求。

5、多種安全防護裝置：

具有抽屜式斷路器門聯鎖、抽屜式三位置鎖定及解鎖裝置、斷開位置鑰匙鎖、接線端子

防護罩、合閘準備就緒裝置等防護裝置。

GYW3型直流框架斷路器應用場合：

GYW3-2500/4000直流型萬能式斷路器(以下簡稱斷路器)適用于直流，額定電流800A

~4000A、額定絕緣電壓DC1500V、額定工作電壓為DC500V/750V、DC1000V/1500V

的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路等故障的危

害：還具有可靠的隔離功能。斷路器具有多種保護功能在做到高精確的選擇性保護的同時，

還可以避免不必要的停電提高了供電系統的可靠性和安全性。


GYW3型直流框架斷路器技術參數：

斷路器		GYW3-2500			GYW3-4000
串聯數(P)		2/3/4			3/4
額定電流In(A)		800/1000/1250/ 1600/2000/2500			1600/2000/2500/ 3200/3600/4000
額定工作電壓Ue(V)		DC500V/750V(2P/3P) DC1000V/1500V(4P)			DC500V/750V(3P) DC1000V/1500V(4P)
分斷類型		/			S H
額定限短路分斷能力lcu(kA)		DC500V	2P	50	/	/
			3P	65	80	120
		750V DC	2P	40	/	/
			3P	55	65	80
		DC1000V DC1500V	4P	50	55	75
			4P	40	50	60
額定運行短路分斷能力lcs(kA)		100%lcu			100%lcu
額定短路接通能力 lcm(kA)		100%lcu			100%Icu
額定短時耐受電流Icw(kA)/1s		1000o\|cu			10000\|cu
控制器	NWK20Z控制器	?			?
	NWK22Z控制器	?			?
安裝方式	固定式	?			?
	抽屜式	?			?
