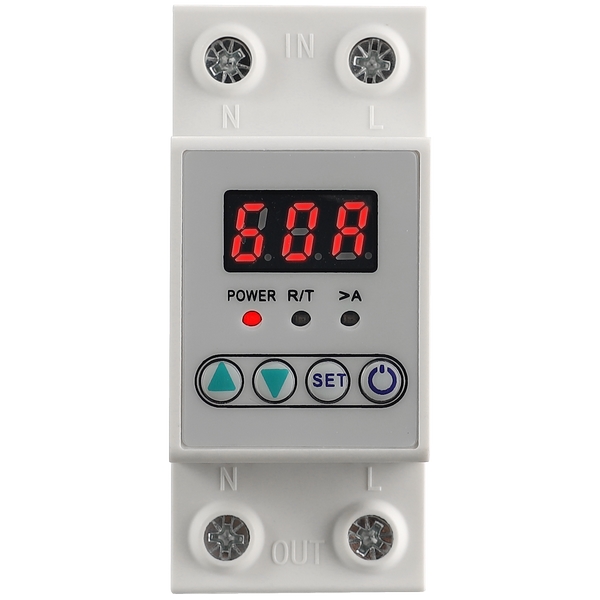

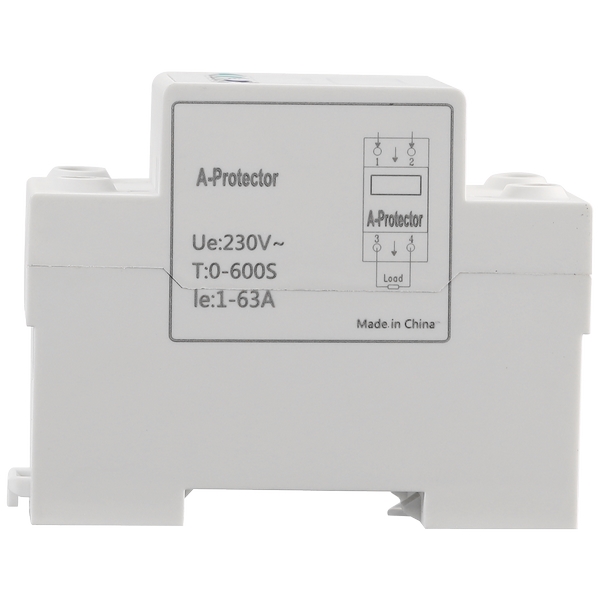

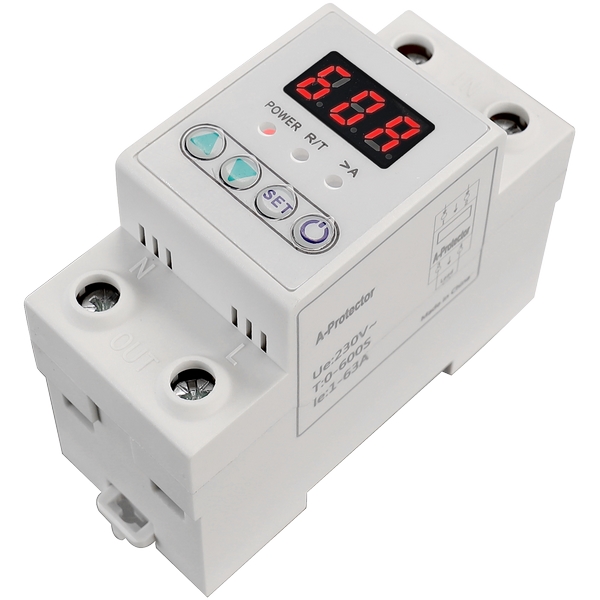

ANP-2P型過電流保護器

產品介紹：ANP-2P型過電流保護器是一款專為單相交流電路設計的保護裝置，核心功能是提供精準可靠的過電流保護。其工作電壓覆蓋AC 80V至400V范圍，過電流整定值可在1A至63A之間靈活設定，動作響應迅速（典型延遲0.5秒），誤差范圍控制在±2%以內，線路安全運行。

所屬分類：過欠壓保護器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇ANP-2P型過電流保護器？

在電氣安全日益重要的今天，選擇一款響應精準、適應性強且易于使用的過電流保護

設備至關重要。ANP-2P憑借其寬電壓適應性、精確的保護閾值設定及快速可靠的響應機

制，成為單相線路保護的優選方案。

ANP-2P型過電流保護器產品優勢：

1、保護精確： ±2%誤差范圍與1-63A寬整定區間，精準匹配不同負載需求。

2、響應快速： 0.5秒典型動作延遲，及時切斷故障電流，有效限制損害。

3、適應性強： AC 80V-400V寬工作電壓，兼容多種單相供電環境。

4、結構緊湊： 2P設計，體積小巧，安裝便捷，節省配電空間。

5、穩定可靠：專注核心過流保護功能，性能穩定。

ANP-2P型過電流保護器產品特點：

1、寬廣的工作電壓兼容性：

- 支持AC 80V至400V單相電壓輸入，能適應不同地域的電網波動以及多樣化的單相

用電設備需求，在電壓變化時保護功能持續有效。

2、高精度可調保護閾值：

- 過電流保護整定范圍1A至63A連續可調，配合±2%的誤差控制，用戶可根據具體負

載電流精確設定保護點，避免誤動或拒動，提升保護的有效性和針對性。

3、快速可靠的故障響應機制：

- 具備0.5秒的典型動作延遲時間，能夠在檢測到過電流故障時迅速切斷電路，有效限

制故障電流對線路和設備的熱效應與電動力沖擊，限度減少潛在損害。

4、簡潔高效的防護結構：

- 采用2P設計，結構緊湊合理，便于在配電箱（柜）中安裝與布線，有效利用空間，

簡化維護流程。

ANP-2P型過電流保護器產品應用：

ANP-2P型過電流保護器憑借其可靠的性能和靈活的配置，廣泛應用于需要精確單相

過電流保護的場合：

1、住宅與商業建筑：

- 保護空調、大型廚房電器、照明回路、插座分支電路等單相用電負載，防止因線路

過載或短路引發安全隱患。

2、小型工業設備與控制系統：

- 為單相電機、控制變壓器、小型加工設備、自動化儀器儀表供電回路提供針對性的

過流防護，保障生產設備穩定運行。

3、公共設施與服務終端：

- 適用于通信基站、戶外照明配電箱、自動售貨機、充電樁（單相）等分布式設備的

電源進線保護。

4、電氣成套設備集成：

- 作為關鍵保護元件，可方便地集成到各類低壓配電柜、控制柜、動力箱等電氣成套

裝置中，提升整體系統的安全等級。


ANP-2P型過電流保護器產品面板：


默認設置：

技術參數	設定范圍			步長		出廠設置
過電流跳閘值	1A~63A			1A		20A
復位/啟動延遲	1s~300s			1s		5s
電流規格		15A	25A		32A		50A	63A
額定工作電流		15	25		32		50	63
工作電流		25	30		40		60	80
負載功率(kW)		3.6	5.5		7		11	13.9

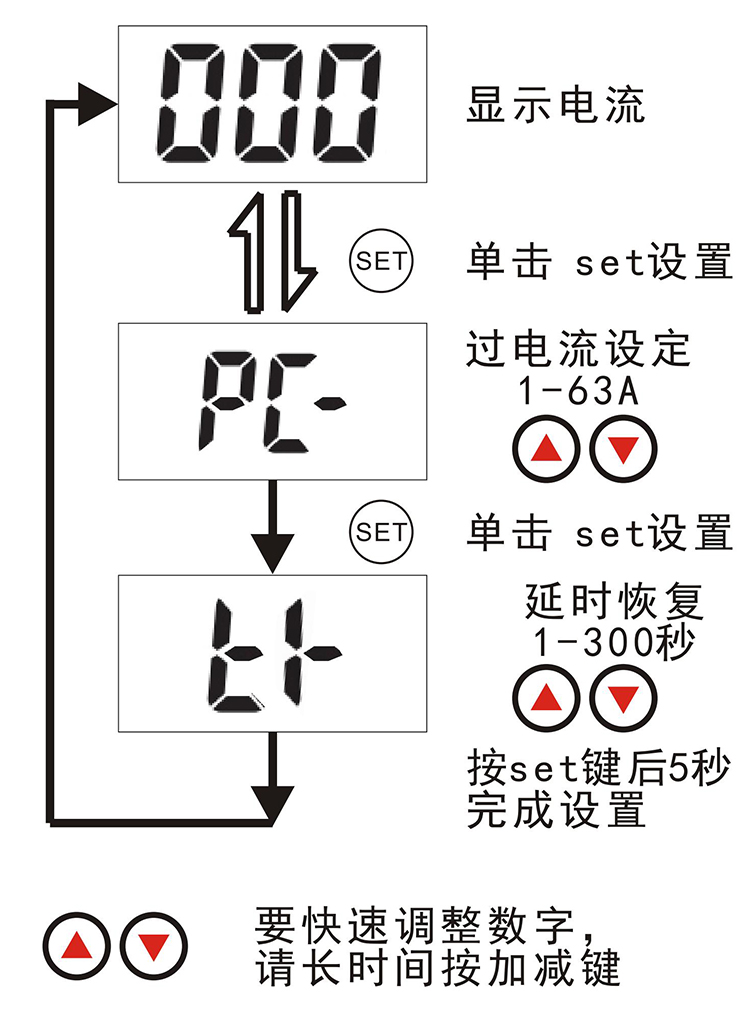

功能設置：


ANP-2P型過電流保護器技術參數：

額定電源電壓	AC 220V
工作電壓范圍	AC 80V~400V(單相)
額定頻率	50/60Hz
過流整定范圍	1~63A
誤差范圍	2%
動作延遲	0.5S
復位/啟動延遲	1s~300s
測量精度	1%(不超過總量程的1%)
額定絕緣電壓	400V
輸出觸點	一常開
電壽命	10?
機械壽命	10?
防護等級	Ip20
環保等級	3
海拔高度	≤2000m
環境溫度	-50℃~55℃
濕度	≤50%和40℃無冷凝
儲存溫度	-30℃~70℃
