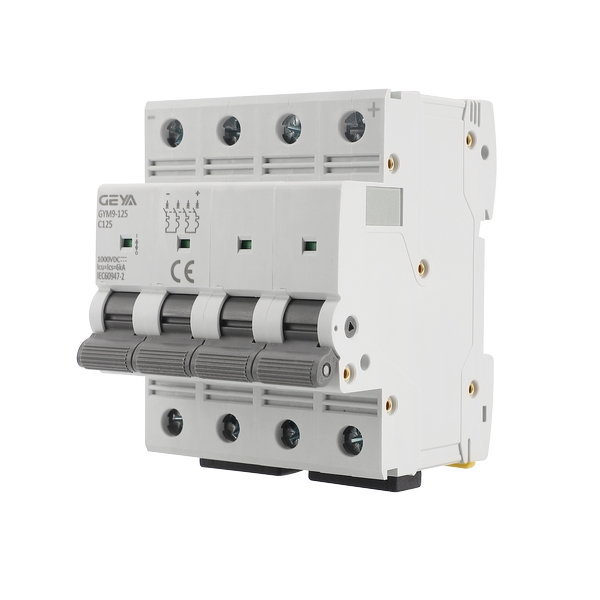

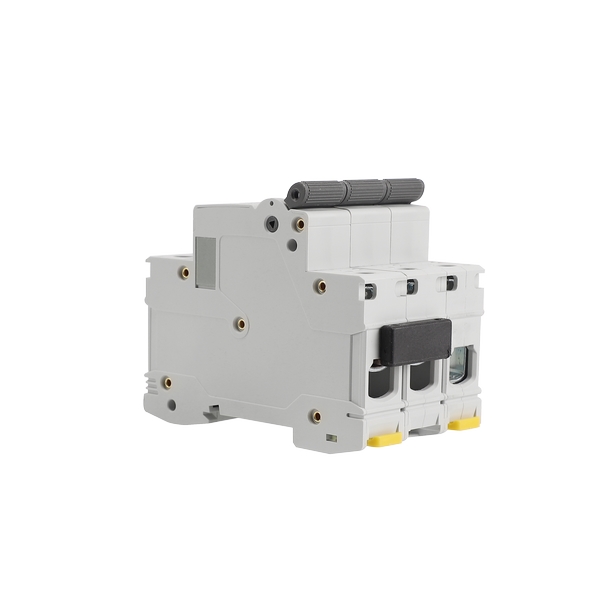

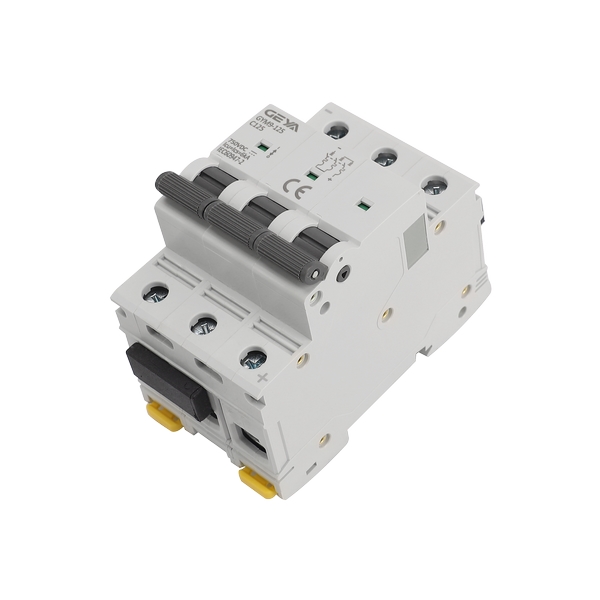

GYM9-125DC系列直流小型斷路器

產品介紹：GYM9-125DC系列直流小型斷路器適用于額定電流為125A及以下直流電、額定直流電壓為250V及500V的線路。GYM9-125DC系列直流小型斷路器采用直流配電系統的設施和電氣的過載和短路保護設計，可廣泛應用于電力、郵電、交流、工礦等領域企業和其他行業。

所屬分類：直流小型斷路器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GYM9-125DC系列直流小型斷路器產品特點：

1、由外殼、操作機構、熱脫扣器、電磁釋放接觸系統、滅弧系統等的設計結構。

2、具有過載和短路電路保護功能。

3、強大的永磁電弧滅火系統，使產品短路容量達到6KA。

4、35mm標準導軌安裝。

5、可使窗口設計，使產品狀態一目了然，避免誤操作。

6、加寬手柄設計，使產品操作更加簡便。

7、防裂卡扣設計，增強產品耐用性，延長產品壽命。

8、阻燃外殼設計，使產品安全性大大提升。

GYM9-125DC系列直流小型斷路器應用場合：

可廣泛應用于電力、郵電、交流、工礦等領域企業和其他行業。

GYM9-125DC系列直流小型斷路器工作條件及工作環境：

1、環境空氣溫度不應超過+40℃，低不應超過-5℃，平均值不應超過+35℃。

2、安裝地點的海拔高度不應超過2000米。

3、當環境溫度時，大氣的相對濕度不超過50%，溫度為+40°C，在較低的溫度下可以具有較高的相對

濕度。

4、每月潮濕月份的平均相對濕度為90%，月平均相對濕度這個月的濕度是90%?？紤]到平均低溫

度為+25°C由于溫度變化而在產品表面凝結。

5、污染等級為2級。

6、安裝類別為二級和三級。

7、使用TH35-7.5鋼制安裝導軌進行安裝。

8、安裝表面和垂直表面的傾斜度不應超過5°。

9、用螺釘壓縮導線。

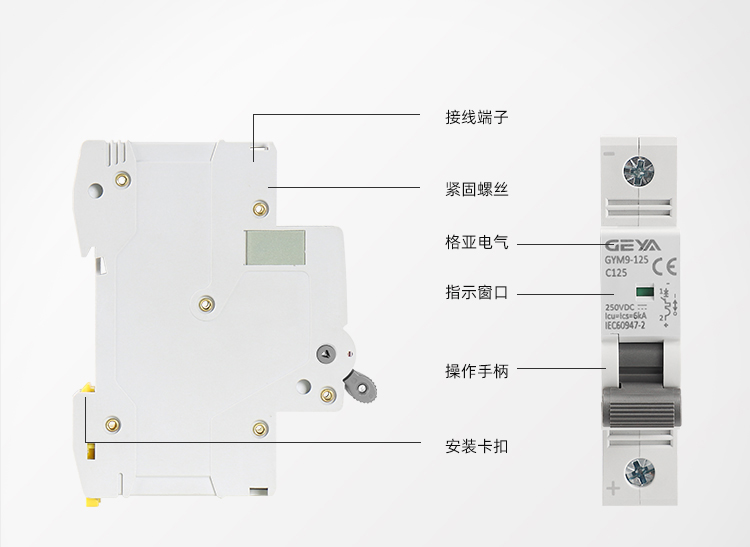

GYM9-125DC系列直流小型斷路器面板指示：

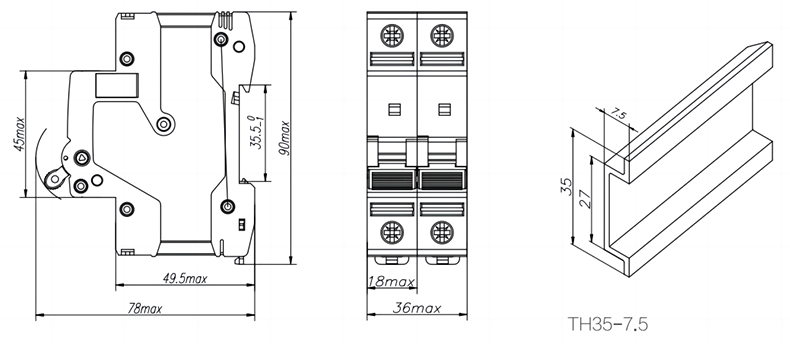

GYM9-125DC系列直流小型斷路器產品尺寸：

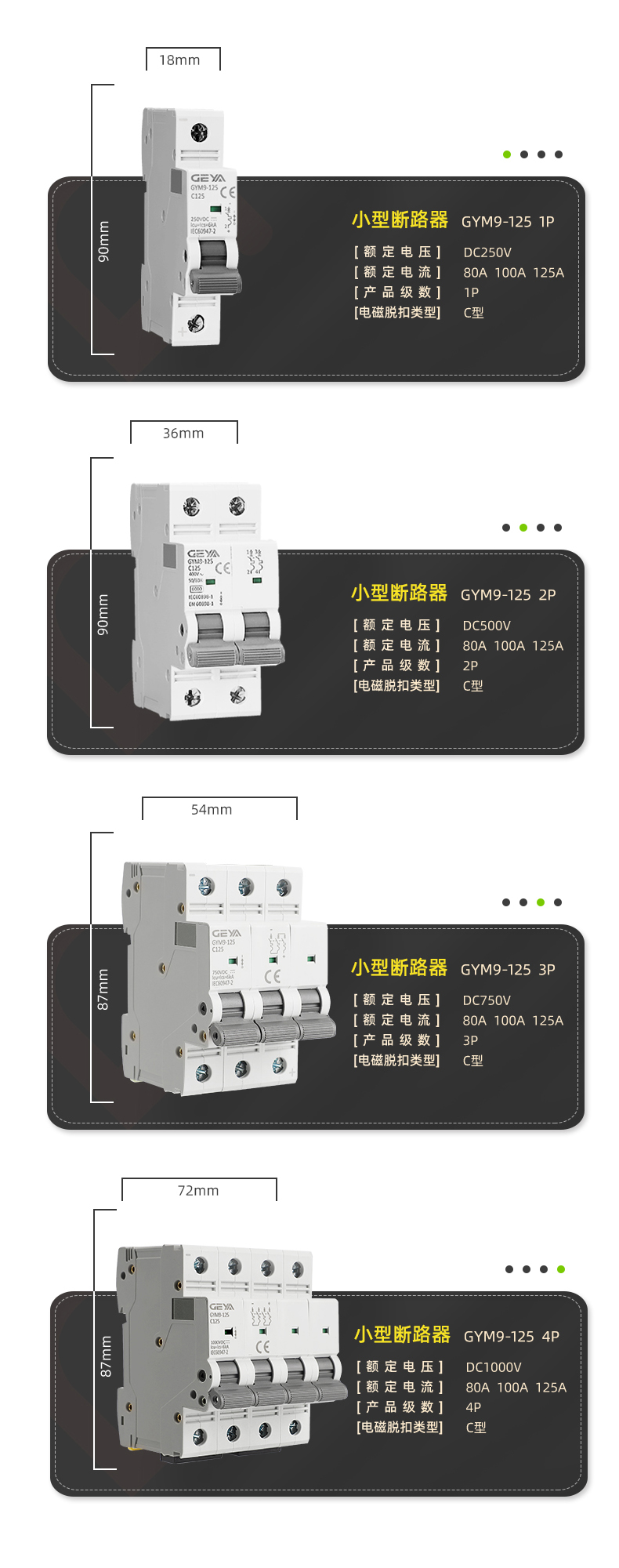

GYM9-125DC系列直流小型斷路器產品解析：

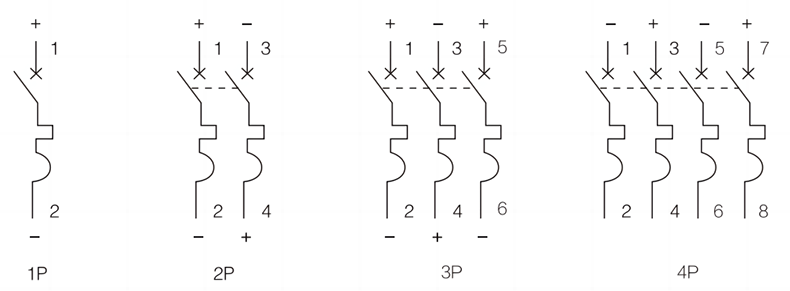

GYM9-125DC系列直流小型斷路器接線圖：


GYM9-125DC系列直流小型斷路器選型參數：

額定電流等級	數	額定電壓	額定電流	額定分斷電流	電路容量時間常數（毫秒）	瞬間跳閘電流
63	1	DC250V	1,2,3,4,6,10 16,20,25,32 40,50,63	10000	10	8In-12In
	2、3	DC500V
	4	DC1000V
125	1	DC250V	80, 100 125	10000	10	8In-12In
	2、3	DC500V
	4	DC1000V

GYM9-125DC系列直流小型斷路器標準時間電流：

測試	直流實驗電流	開始狀態	跳閘或不跳閘時限	預期結果	備注
a	1.05In	冷態	t≥1h(In≤63A) t≥2h(In>63A)	沒有脫扣裝置
b	1.3In	立即測試后	t<2h(In>63A) t<1h(In≤63A)	脫扣裝置	電流穩步上升至 5S內的規定值
C	8In	冷態	t≥0.2s	沒有脫扣裝置	關閉輔助開關接通電源
C	12In	冷態	t<0.2s	脫扣裝置	關閉輔助開關接通電源

GYM9-125DC系列直流小型斷路器接線演示：

GYM9-125DC系列直流小型斷路器
