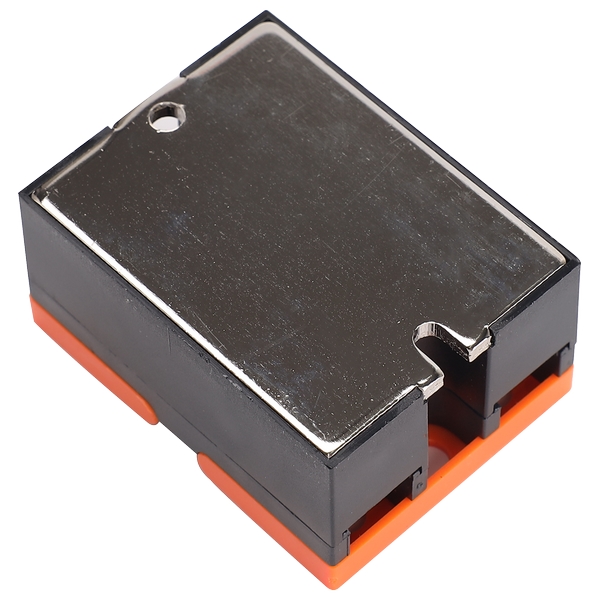

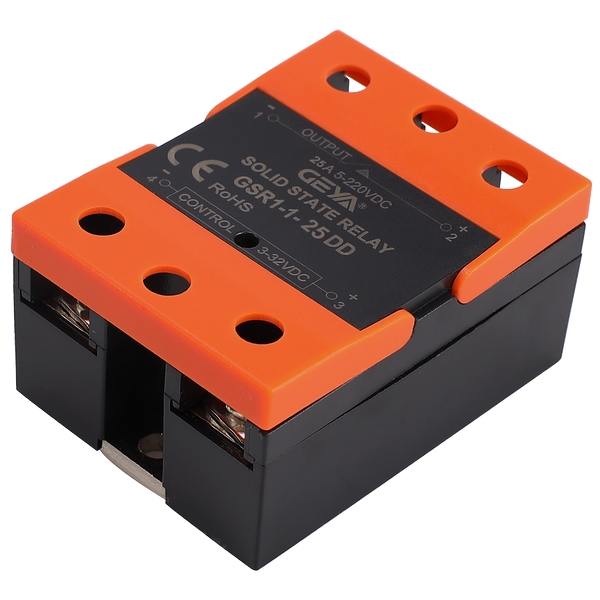

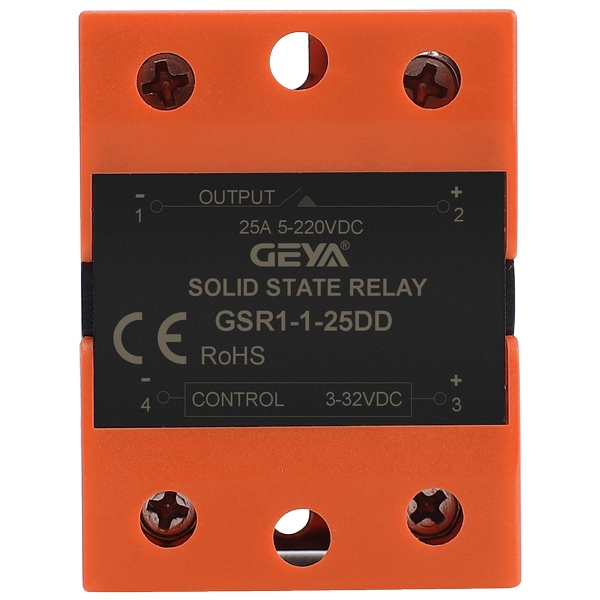

GSR1-1 DD型單相固態繼電器

產品介紹：固態繼電器（SSR）是一種基于微電子與電力電子技術的無觸點開關器件。GSR1-1 DD型單相固態繼電器繼承了SSR的核心優勢，采用設計理念與元器件，實現了以小電流信號安全驅動大功率負載，是現代工業控制與自動化系統中的關鍵執行元件。

所屬分類：固態繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇 GSR1-1 DD型單相固態繼電器？

在需要高可靠性、長壽命及無噪聲運行的自動化控制、精密溫控等場景中，GSR1-1

DD型單相固態繼電器憑借其的電氣性能和穩定的品質，成為替代傳統電磁繼電器的

理想解決方案，助力系統高效、靜音、免維護運行。

GSR1-1 DD型單相固態繼電器產品優勢：

1、高可靠性長壽命：無機械磨損，從根本上杜絕觸點粘連、火花等問題。

2、靜音無干擾運行：工作過程無噪音，電磁兼容性好，不影響周邊精密設備。

3、響應迅捷精準：微秒級開關速度，滿足高速控制需求。

4、驅動簡單兼容強：低控制電流（≤25mA），可直接匹配多種邏輯電平（如TTL、C

MOS）。

5、堅固耐用適應廣：緊湊結構結合環氧樹脂全灌封工藝，具備優異的抗沖擊、防潮及

耐腐蝕能力。

GSR1-1 DD型單相固態繼電器產品特點：

1、寬輸入低驅動：

- 寬廣的輸入電壓范圍適配性強，僅需≤25mA的低控制電流即可穩定驅動，簡化前

端控制電路設計。

2、全固態長壽命：

- 內部無任何運動部件，徹底消除機械故障點，延長使用壽命，保障設備長期

穩定運行。

3、開關技術：

- 具備零電壓開啟（減少浪涌）和零電流關斷特性，切換速度快，有效抑制射頻

干擾（EMI），提升系統電磁兼容性。

4、核心器件保障：

- 關鍵功率開關器件選用知名品牌IR場效應管，產品整體性能穩定可靠。

5、緊湊強固封裝：

- 體積小巧節省空間，內部采用環氧樹脂全灌封工藝，提供出色的防震、防潮、防

腐蝕及耐環境性能。

GSR1-1 DD型單相固態繼電器產品應用：

GSR1-1 DD型單相固態繼電器憑借其優勢，在眾多領域發揮關鍵作用：

1、工業自動化與控制：

- 廣泛應用于數控機床、機械手臂、生產線控制、PLC輸出模塊等，實現電機控制、

電磁閥驅動、信號切換，提供高可靠的無觸點解決方案。

2、精密溫控系統：

- 是電爐、烘箱、注塑機溫控、恒溫設備、加熱元件控制的理想選擇，實現精準、

無抖動的溫度調節。

3、電力調節與照明控制：

- 用于調光系統、舞臺燈光控制、交通信號燈、LED照明驅動、霓虹燈控制等，實

現平滑、無噪聲的電力切換。

4、儀器儀表與醫療設備：

- 應用于分析儀器、測試設備、醫療診斷器械（如X光機、激光設備電源控制）、辦

公自動化設備等，滿足低干擾、高可靠性的要求。

5、安全與特種設備：

- 適用于自動消防系統、防爆環境設備、橡塑機械等對安全性、耐環境性要求高的場

合。

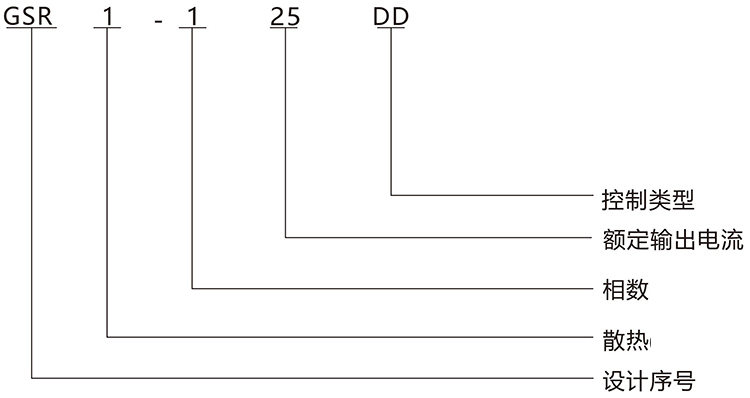

GSR1-1 DD型單相固態繼電器型號說明：


散熱：1：不帶散熱； 2：帶散熱

相數：1：單相； 2：二相； 3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A）

控制類型：DA：直流控制交流； AA：交流控制交流； DD：直流控制直流

默認負載耐壓是220VDC，其它耐壓需定制

GSR1-1 DD型單相固態繼電器技術參數：

輸入參數
控制電壓范圍	3-32VDC
小控制電流	5mA
控制電流	25mA
接通電壓	3.5VDC
關斷電壓	1.5VDC
輸出參數
輸出電壓范圍	12-220VDC
規格/負載電流	10A	25A	40A	60A	80A	100A	120A
峰值電壓	220VDC
絕緣電阻	500MΩ/500VDC
OFF狀態下漏電流	≤2mA rms
On狀態下飽和壓降	≤2V
通斷反應延時	≤10ms
一般特性

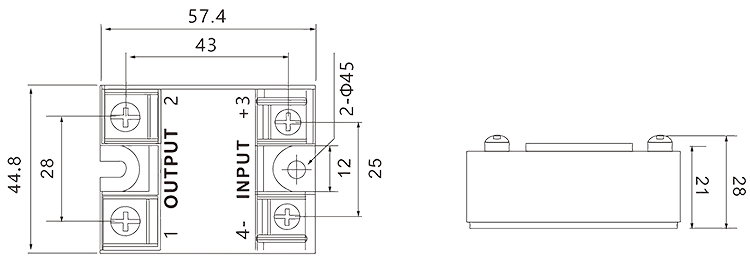

尺寸	57.4L×44.8W×28H
重量	100g
輸入輸出間絕緣耐壓	2500V rms
輸入輸出與外殼間絕緣耐壓	4000V rms
環境溫度	-20°~75℃
安裝方式	螺栓固定
相關認證	CE
